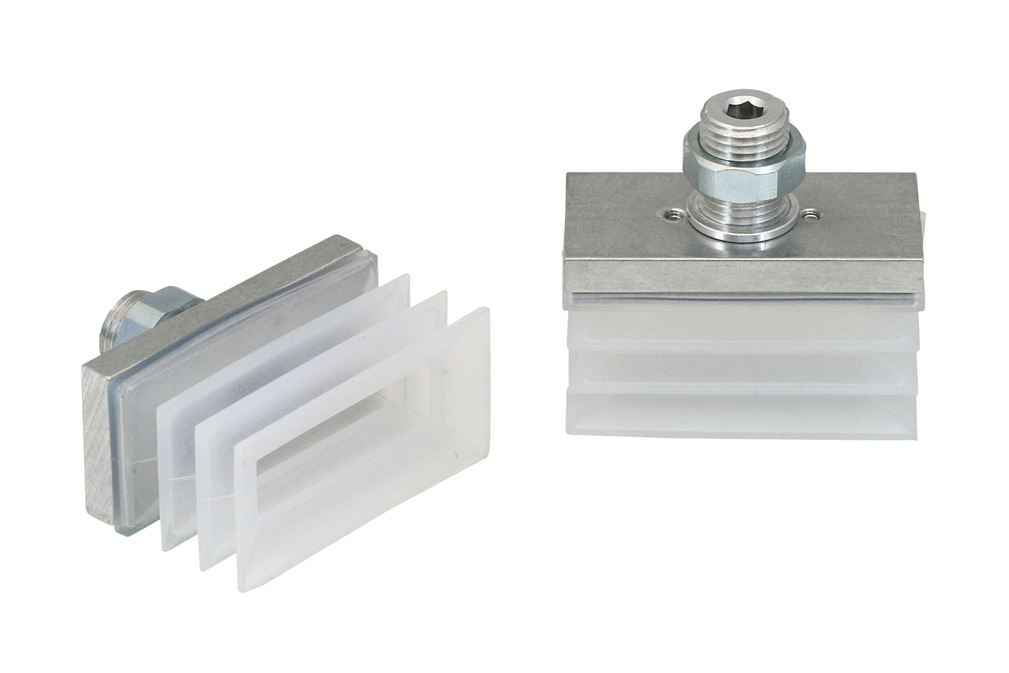

FSGB-R 52x25 SI-50 G1/4-AG
物料号: 10.01.06.02282
波纹吸盘（矩形）
| 尺寸（长 x 宽） | 52 x 25 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 50 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G1/4-AG |
| 吸盘折数 | 2.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| b2 | 10 mm |
| B1 | 25 mm |
| 最大值（S） | 27.5 mm |
| Bs | 25 mm |
| dn | 5 mm |
| G1 | G1/4"-M |
| H | 50 mm |
| l2 | 37 mm |
| L1 | 52 mm |
| LG1 | 10.5 mm |
| Lmax.(S) | 54.5 mm |
| Ls | 52 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 15 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 20 N |
| 卷数 | 16 cm³ |
| 工件最小半径（凸面） | 10 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸（长 x 宽） | 52 x 25 |
| 吸盘折数 | 2.5 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 50 Shore A |
| 重量 | 45 g |
| 产品系列 | FSGB-R |
