FG 40 PVC-50 N033
物料号: 10.01.06.02468
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 40 |
| 吸盘胶皮材料 | 聚氯乙烯 PVC |
| 材料硬度[邵氏 A］ | 50 (Shore A) |
| 吸盘折数 | 2.5 |

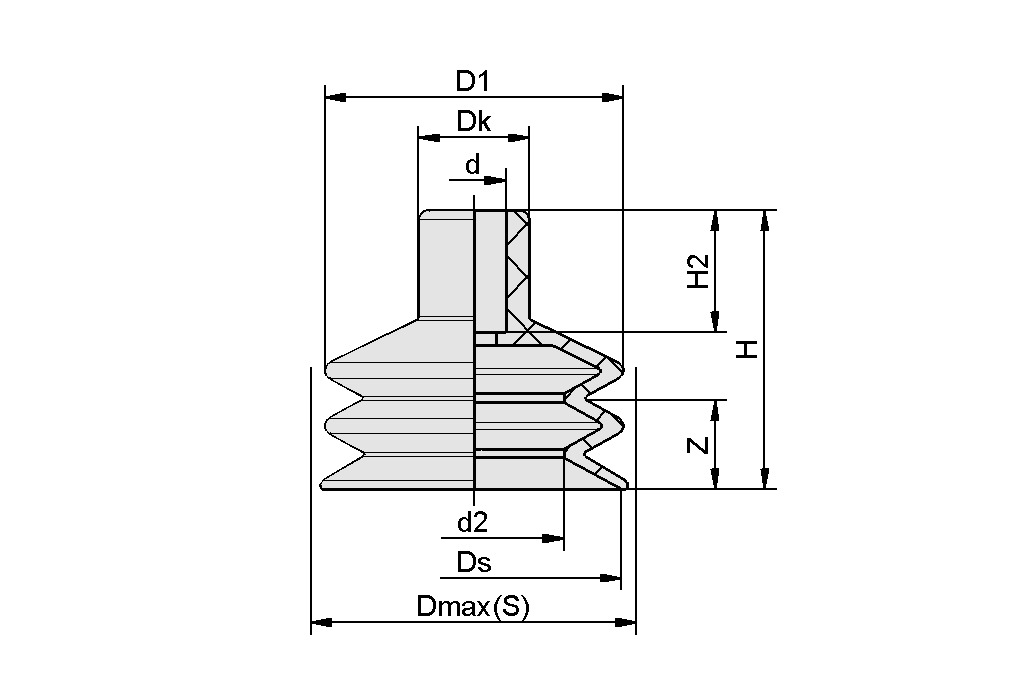

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 10.8 mm |
| d2 | 23.4 mm |
| D1 | 40.4 mm |
| Dk | 18.7 mm |
| 最大值（S） | 44 mm |
| Ds | 40 mm |
| H | 41.7 mm |
| H2 | 20.7 mm |
| Z（吸盘行程） | 10.9 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 21.7 N |
| 拉脱力 | 56 N |
| 卷数 | 15.22 cm³ |
| 工件最小半径（凸面） | 60 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 40 |
| 螺纹接头系列 | N 033 |
| 吸盘折数 | 2.5 |
| 吸盘胶皮材料 | 聚氯乙烯 PVC |
| 材料硬度[邵氏 A］ | 50 Shore A |
| 重量 | 14.3 g |
| 产品系列 | FG |
