FG 32 PVC-50 N058
物料号: 10.01.06.01943

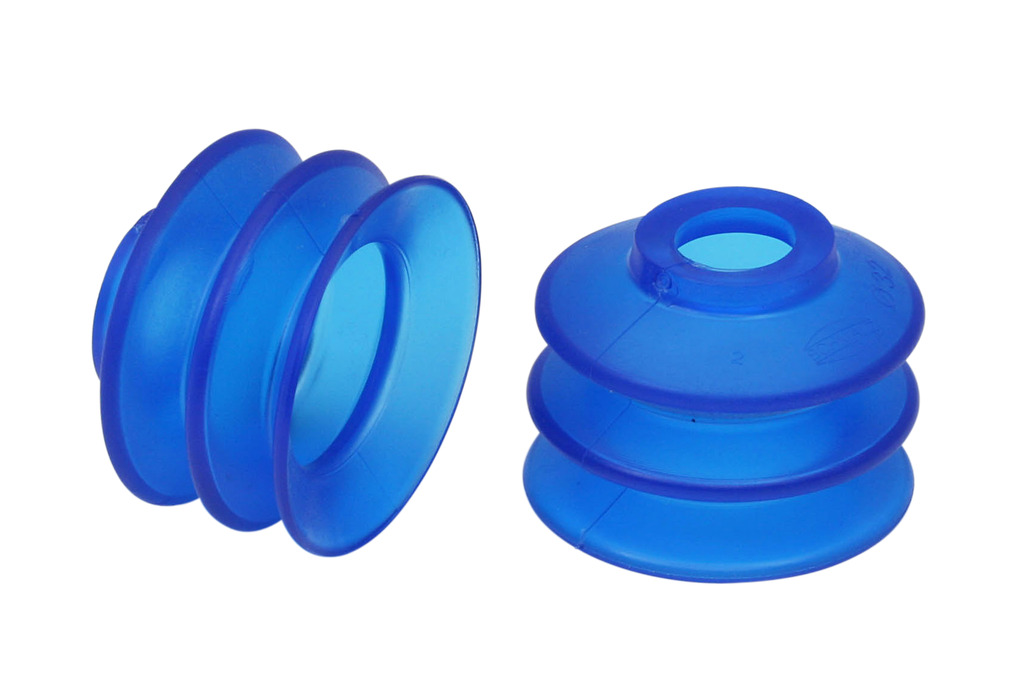

波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 32 |
| 吸盘胶皮材料 | 聚氯乙烯 PVC |
| 材料硬度[邵氏 A］ | 50 (Shore A) |
| 吸盘折数 | 2.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 10.7 mm |
| d2 | 18.6 mm |
| D1 | 32.2 mm |
| Dk | 17 mm |
| 最大值（S） | 33.5 mm |
| Ds | 32.2 mm |
| H | 24 mm |
| H2 | 2.8 mm |
| Z（吸盘行程） | 15 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 13.9 N |
| 拉脱力 | 24 N |
| 卷数 | 9 cm³ |
| 工件最小半径（凸面） | 30 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 32 |
| 螺纹接头系列 | N 058 |
| 吸盘折数 | 2.5 |
| 吸盘胶皮材料 | 聚氯乙烯 PVC |
| 材料硬度[邵氏 A］ | 50 Shore A |
| 重量 | 5 g |
| 产品系列 | FG |
