FGC 60 NBR-55 SC090
物料号: 10.01.06.05241
波纹管吸盘（圆形） f．物流应用。 用于处理广泛的 工件范围
| 尺寸 | 60 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 接头系列 | SC090 |
| 吸盘折数 | 4.5 |

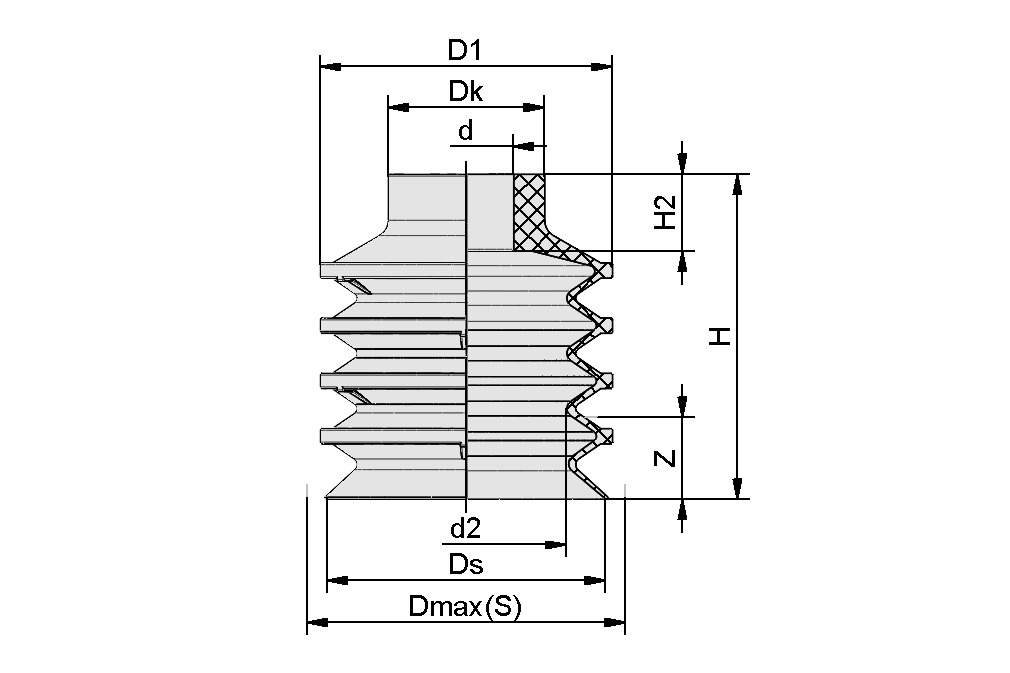

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| Z（吸盘行程） | 32 mm |
| D1 | 60 mm |
| Dk | 34 mm |
| 最大值（S） | 61 mm |
| Ds | 58 mm |
| d2 | 41.5 mm |
| d | 20 mm |
| H | 60.5 mm |
| H2 | 14 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘折数 | 4.5 |
| 尺寸 | 60 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 吸力（-600 mbar） | 80 N |
| 产品系列 | FGC |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 螺纹接头系列 | SC 090 |
