SC 040 G1/8-AG10.01.06.02490吸盘接头，"SchmalzConnector"型
| 连接类型 | 040 |
| 连接 | G1/8"-M |
| 长度 L1 | 20.2 (mm) |
| 装配长度 | 6 (mm) |
| 公称直径 dn | 4.1 (mm) |
SPB2f 25 SI-55 SC040
物料号: 10.01.06.04226
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 25 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 材料特性 | 符合 FDA 标准 |
| 吸盘折数 | 2.5 |

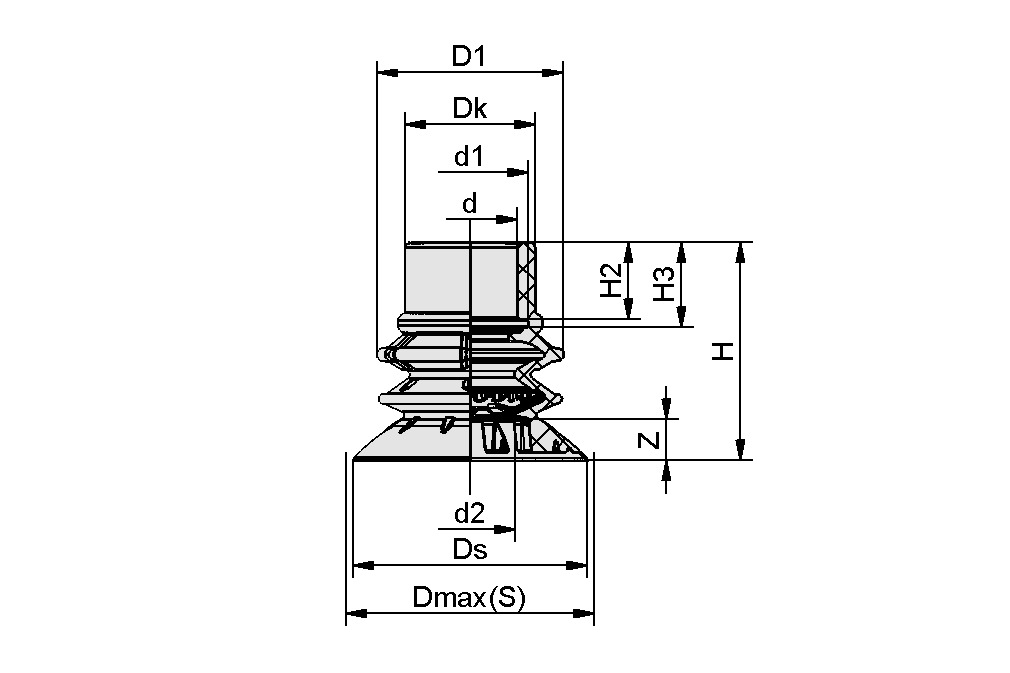

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 7.5 mm |
| d1 | 10.5 mm |
| d2 | 8 mm |
| D1 | 18.5 mm |
| Dk | 14.5 mm |
| 最大值（S） | 28 mm |
| Ds | 25 mm |
| H | 25.3 mm |
| H2 | 4.7 mm |
| H3 | 6.7 mm |
| Z（吸盘行程） | 9.8 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 零下 200 毫巴时的吸力 | 1 N |
| 零下 400 毫巴时的吸力 | 2 N |
| 吸力（-600 mbar） | 3 N |
| 卷数 | 2.94 cm³ |
| 尺寸 | 25 |
| 螺纹接头系列 | SC 040 |
| 吸盘折数 | 2.5 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 2.8 g |
| 产品系列 | SPB2f |
文件
文件
辅料
SC 040 G1/8-IG10.01.06.02482吸盘接头，"SchmalzConnector"型
| 连接类型 | 040 |
| 连接 | G1/8"-F |
| 长度 L1 | 20.7 (mm) |
| 装配长度 | 14 (mm) |
| 公称直径 dn | 4.1 (mm) |
