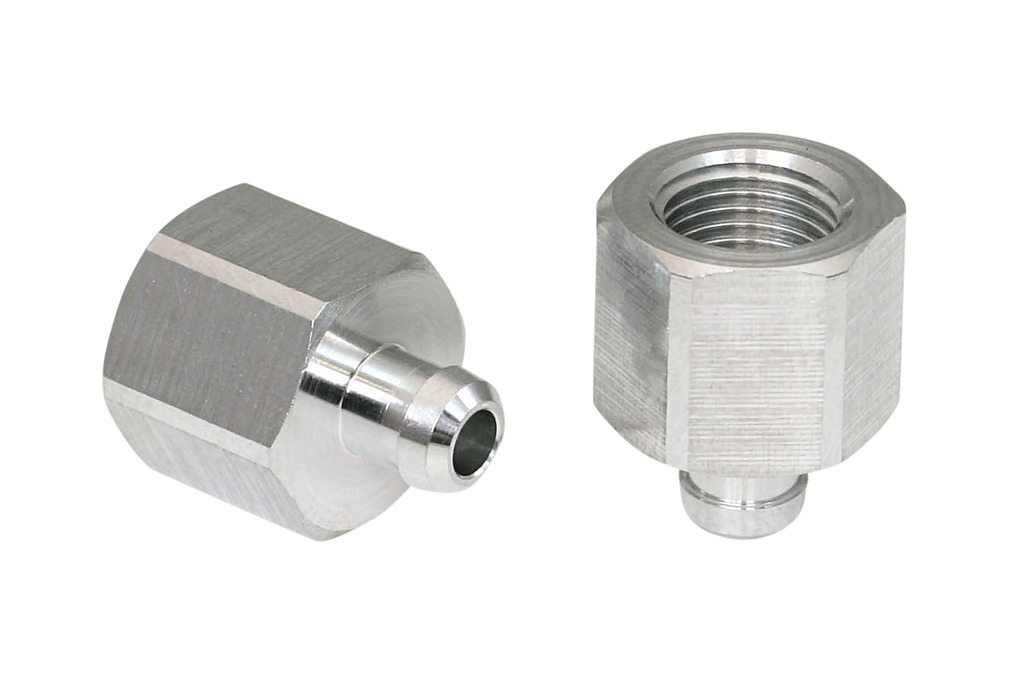

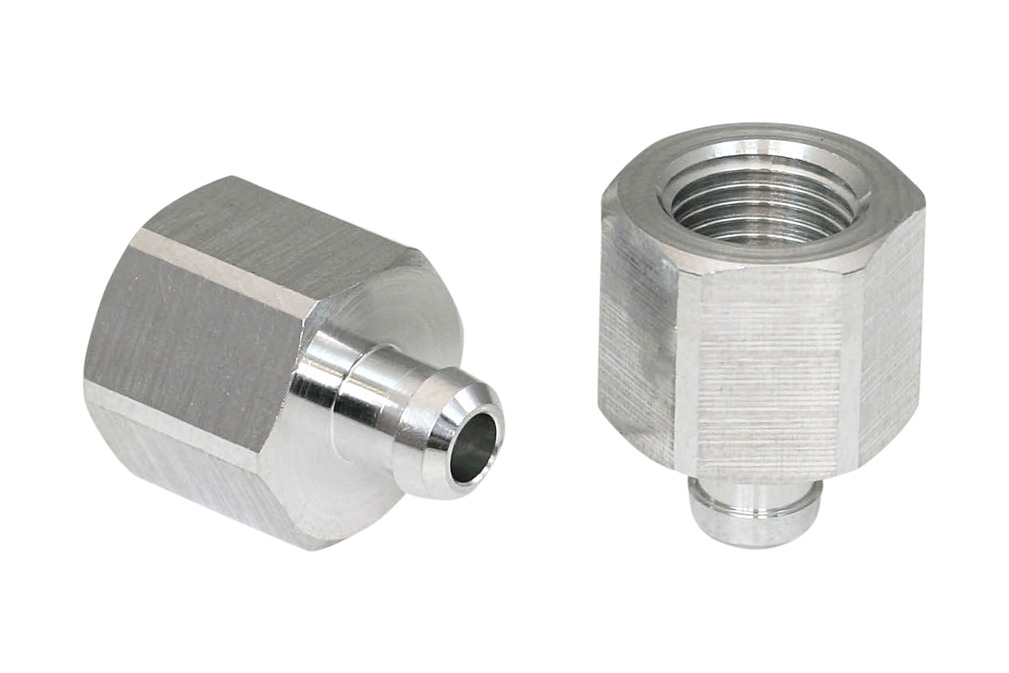

SA-NIP N056 G1/8-IG DN400
物料号: 10.01.06.03572
吸盘接头
| 螺纹接头 | N 056 |
| 螺纹 G1 | G1/8"-F |
| 长度 L1 | 17 (mm) |
| 装配长度 | 10 (mm) |
| 公称尺寸 | 400 |
| 材料 | 铝 |
| SW2 | 4 (mm) |

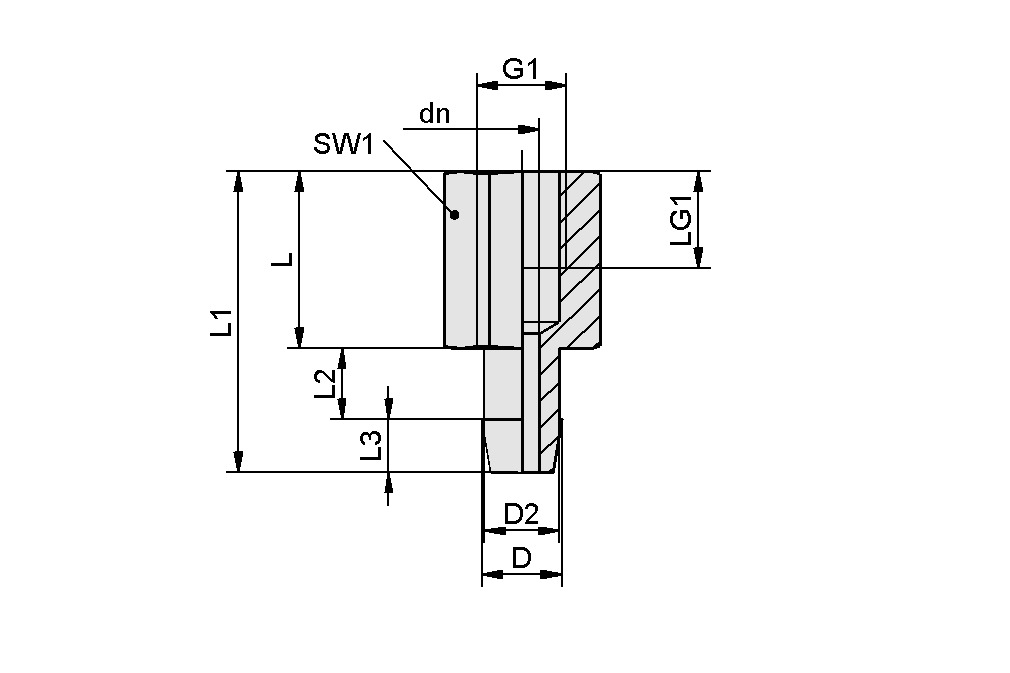

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 4 mm |
| D | 8.2 mm |
| D2 | 7.6 mm |
| G1 | G1/8"-F |
| L | 10 mm |
| L1 | 17 mm |
| L2 | 4 mm |
| L3 | 3 mm |
| LG1 | 8 mm |
| SW1 | 14 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 螺纹接头系列 | N 056 |
| 材料 | 铝 |
| 重量 | 3.2 g |
