SC 040 G1/8-AG10.01.06.02490吸盘接头，"SchmalzConnector"型
| 连接类型 | 040 |
| 连接 | G1/8"-M |
| 长度 L1 | 20.2 (mm) |
| 装配长度 | 6 (mm) |
| 公称直径 dn | 4.1 (mm) |
SPB2 20 ED-65 SC040
物料号: 10.01.06.03409
波纹吸盘（圆形），2.5折，动态搬运纸箱和刚性包装
| 尺寸 | 20 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 高度 H | 25.3 (mm) |

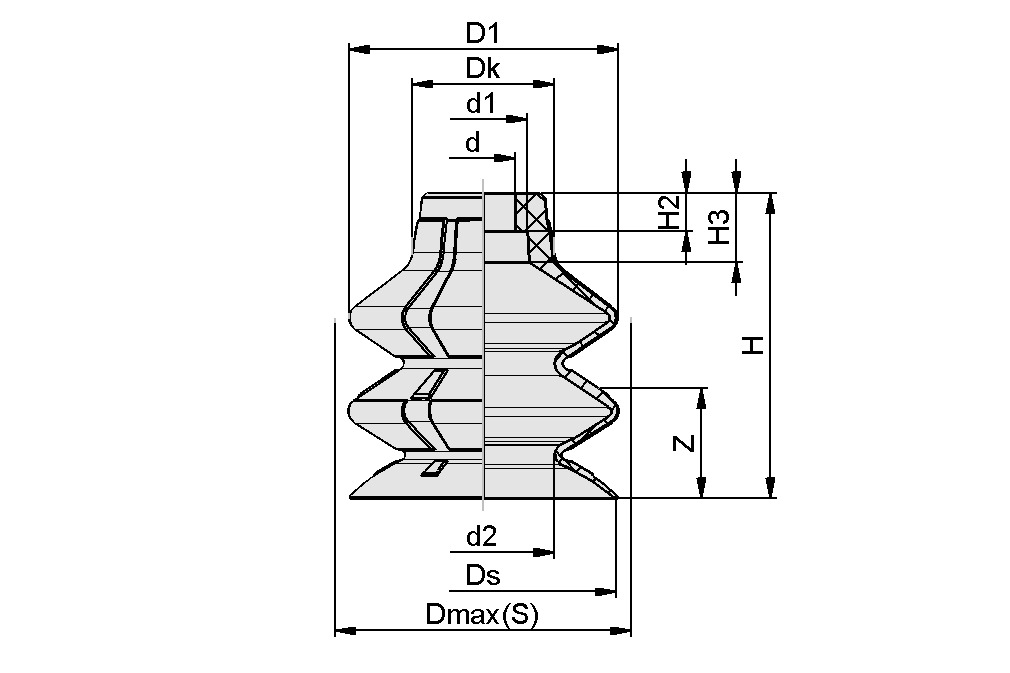

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 7.5 mm |
| d1 | 10.5 mm |
| d2 | 12 mm |
| D1 | 22.2 mm |
| Dk | 15 mm |
| 最大值（S） | 23.5 mm |
| Ds | 21.4 mm |
| H | 25.3 mm |
| H2 | 4.6 mm |
| H3 | 7 mm |
| Z（吸盘行程） | 13 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 6.8 N |
| 拉脱力 | 15.7 N |
| 横向剪力 | 8.4 N |
| 卷数 | 4.2 cm³ |
| 工件最小半径（凸面） | 20 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸 | 20 |
| 螺纹接头系列 | SC 040 |
| 吸盘折数 | 2.5 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 65 Shore A |
| 重量 | 2.1 g |
| 产品系列 | SPB2 |
文件
文件
辅料
SC 040 G1/8-IG10.01.06.02482吸盘接头，"SchmalzConnector"型
| 连接类型 | 040 |
| 连接 | G1/8"-F |
| 长度 L1 | 20.7 (mm) |
| 装配长度 | 14 (mm) |
| 公称直径 dn | 4.1 (mm) |
