SC 090 G1/8-IG
物料号: 10.01.06.03272
吸盘接头，"SchmalzConnector"型
| 连接类型 | 090 |
| 真空连接 | G1/8"-F |
| 长度 L1 | 37.5 (mm) |
| 装配长度 | 21.5 (mm) |
| 公称直径 dn | 8.6 (mm) |

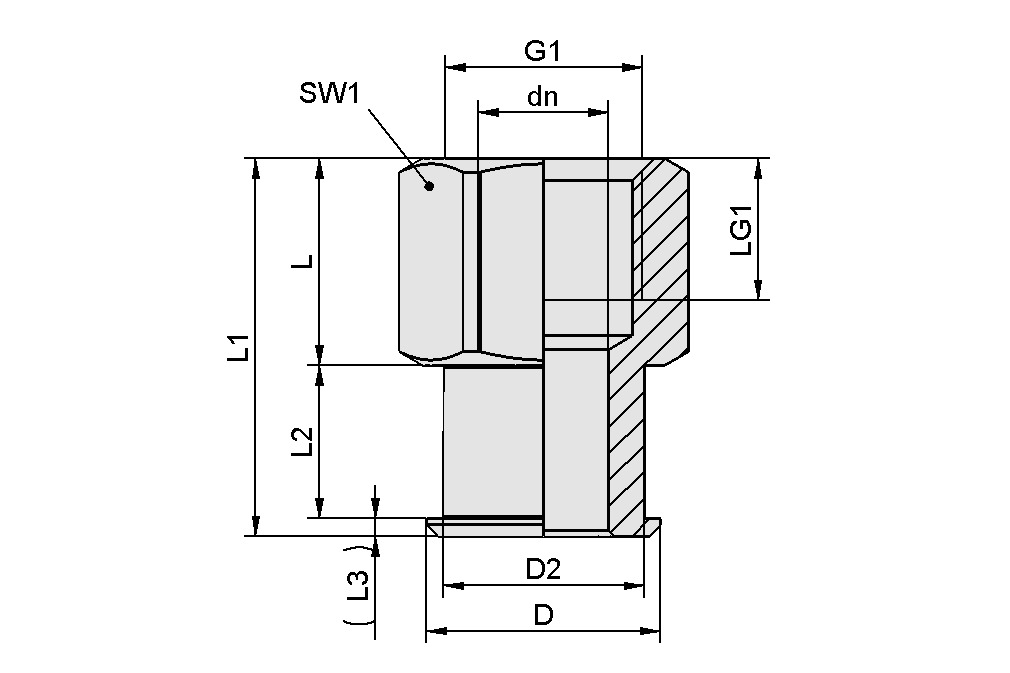

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 8.6 mm |
| D | 25 mm |
| D2 | 21 mm |
| G1 | G1/8"-F |
| L | 21.5 mm |
| L1 | 37.5 mm |
| L2 | 14 mm |
| L3 | 2 mm |
| LG1 | 12 mm |
| SW1 | 27 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 连接类型 | 090 |
| 材料 | 铝 |
| 重量 | 46.9 g |
