SC 080 G1/4-AG10.01.06.03268吸盘接头，"SchmalzConnector"型
| 连接类型 | 080 |
| 真空连接 | G1/4"-M |
| 长度 L1 | 32 (mm) |
| 装配长度 | 7.5 (mm) |
| 公称直径 dn | 8 (mm) |
SPB4 30 SI-55 SC080
物料号: 10.01.06.02589
波纹吸盘（圆形），4.5折，可靠搬运软包和柔性包装
| 尺寸 | 30 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 吸盘折数 | 4.5 |

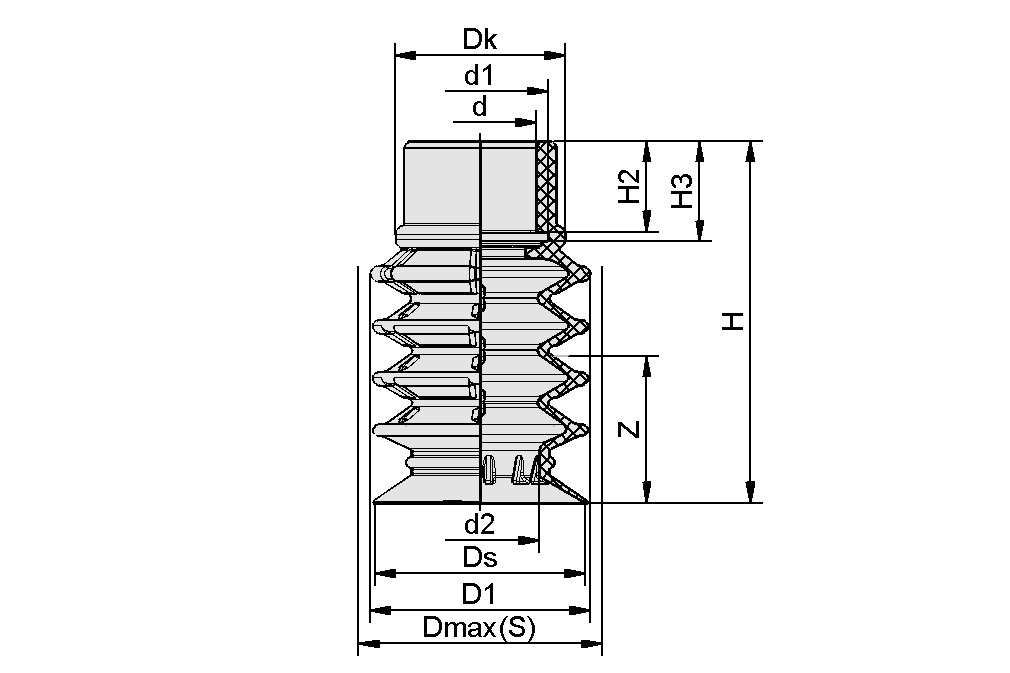

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 16 mm |
| d1 | 19.6 mm |
| d2 | 17 mm |
| D1 | 31 mm |
| Dk | 24.4 mm |
| 最大值（S） | 31.5 mm |
| Ds | 30.2 mm |
| H | 52 mm |
| H2 | 13 mm |
| H3 | 14.4 mm |
| Z（吸盘行程） | 20 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 零下 200 毫巴时的吸力 | 5.3 N |
| 零下 400 毫巴时的吸力 | 10.6 N |
| 吸力（-600 mbar） | 16 N |
| -200 毫巴时的拉脱力 | 9.9 N |
| -400毫巴时的拉脱力 | 13 N |
| 卷数 | 15.61 cm³ |
| 尺寸 | 30 |
| 螺纹接头系列 | SC 080 |
| 吸盘折数 | 4.5 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 9.3 g |
| 产品系列 | SPB4 |
文件
文件
辅料
SC 080 G1/4-IG10.01.06.03271吸盘接头，"SchmalzConnector"型
| 连接类型 | 080 |
| 真空连接 | G1/4"-F |
| 长度 L1 | 32 (mm) |
| 装配长度 | 17.5 (mm) |
| 公称直径 dn | 11 (mm) |
SC 080 G1/8-AG10.01.06.03142吸盘接头，"SchmalzConnector"型
| 连接类型 | 080 |
| 真空连接 | G1/8"-M |
| 长度 L1 | 28 (mm) |
| 装配长度 | 7.5 (mm) |
| 公称直径 dn | 4 (mm) |
SC 080 G1/8-IG10.01.06.03270吸盘接头，"SchmalzConnector"型
| 连接类型 | 080 |
| 真空连接 | G1/8"-F |
| 长度 L1 | 32 (mm) |
| 装配长度 | 17.5 (mm) |
| 公称直径 dn | 8.6 (mm) |
SC 080 G3/8-AG10.01.06.02593吸盘接头，"SchmalzConnector"型
| 连接类型 | 080 |
| 真空连接 | G3/8"-M |
| 长度 L1 | 32 (mm) |
| 装配长度 | 7.5 (mm) |
| 公称直径 dn | 10.3 (mm) |
SC 080 G3/8-IG10.01.06.02594吸盘接头，"SchmalzConnector"型
| 连接类型 | 080 |
| 真空连接 | G3/8"-F |
| 长度 L1 | 32 (mm) |
| 装配长度 | 17.5 (mm) |
| 公称直径 dn | 11 (mm) |
SIEB 17x0.8 MS-A2 103 0.103/0.0710.07.01.00320滤网可保护真空系统免受 污染
| 外部直径 D | 17 (mm) |
| 长度 L | 0.8 (mm) |
| 材料 | 黄铜 / 不锈钢 |
| 过滤器孔径尺寸 | 103 (µm) |
| 网眼尺寸 | 0.103 (mm) |
| 导线直径 | 0.06 (mm) |
