SIEB 17.5x0.8 MS-A2 280 0.28/0.1610.07.01.00308滤网可保护真空系统免受 污染
| 外部直径 D | 17.5 (mm) |
| 长度 L | 0.8 (mm) |
| 材料 | 黄铜 / 不锈钢 |
| 过滤器孔径尺寸 | 280 (µm) |
| 网眼尺寸 | 0.28 (mm) |
| 导线直径 | 0.16 (mm) |

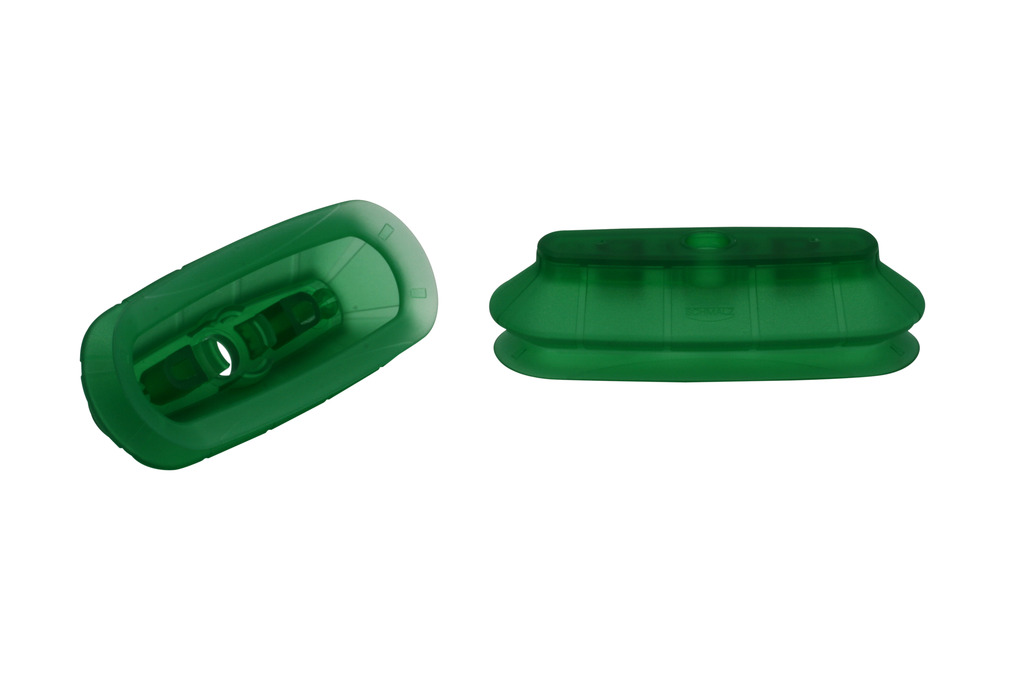

SPOB1 100x40 ED-65 SC050-AR
物料号: 10.01.06.02461
波纹吸盘（椭圆），1.5折，告诉动态搬运纸箱和刚性包装
| 尺寸（长 x 宽） | 100 x 40 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 吸盘折数 | 1.5 |

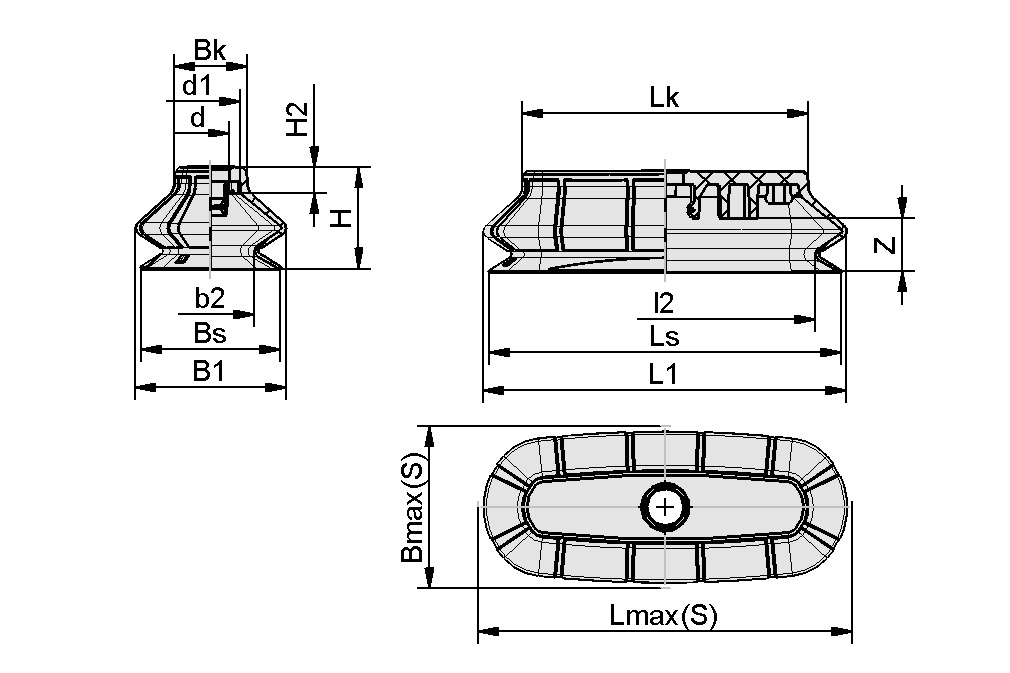

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| b2 | 25.9 mm |
| B1 | 44.6 mm |
| Bk | 21.6 mm |
| 最大值（S） | 52 mm |
| Bs | 41.4 mm |
| d | 11 mm |
| d1 | 17.5 mm |
| H | 30 mm |
| H2 | 7 mm |
| l2 | 88.9 mm |
| L1 | 107.6 mm |
| Lk | 84.6 mm |
| Lmax.(S) | 113 mm |
| Ls | 104.4 mm |
| Z（吸盘行程） | 16 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 111.2 N |
| 拉脱力 | 131.4 N |
| 横向剪力 | 76.9 N |
| 卷数 | 60.1 cm³ |
| 工件最小半径（凸面） | 50 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸（长 x 宽） | 100 x 40 |
| 螺纹接头系列 | SC 050-AR |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 65 Shore A |
| 重量 | 23.5 g |
| 产品系列 | SPOB1 |
