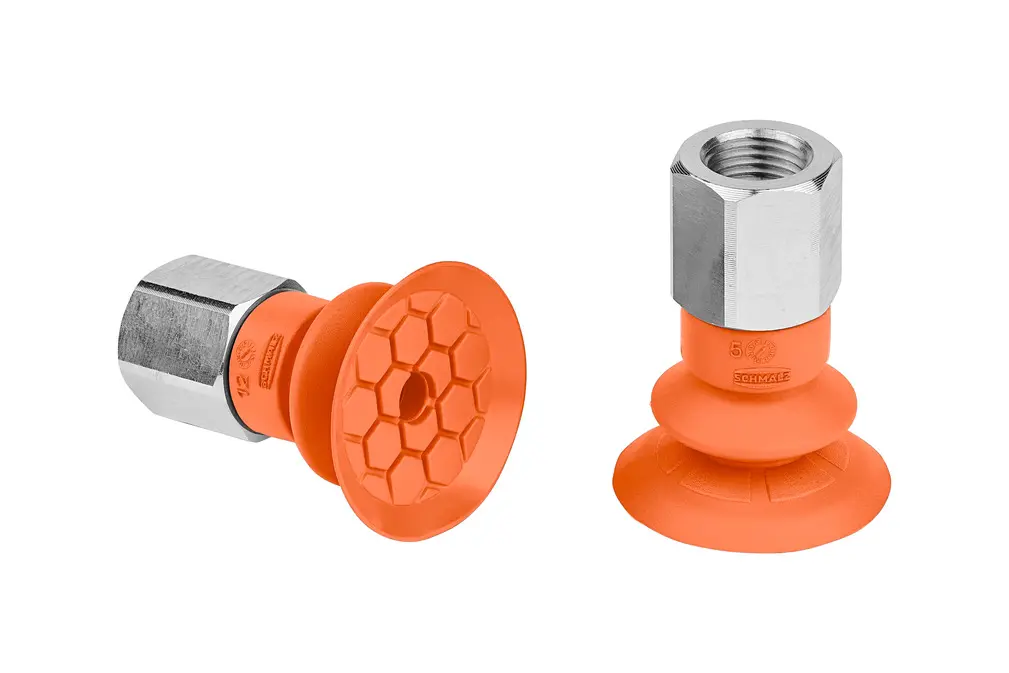

SFB1 20 HT1-ESD-60 G1/8-IG
物料号: 10.01.06.06295
波纹吸盘（圆）用于 轻柔地搬运薄型和柔性工件 灵活的工件
| 尺寸 | 20 |
| 吸盘胶皮材料 | 高温材料 HT1-ESD |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 产品系列 | SFB1 |

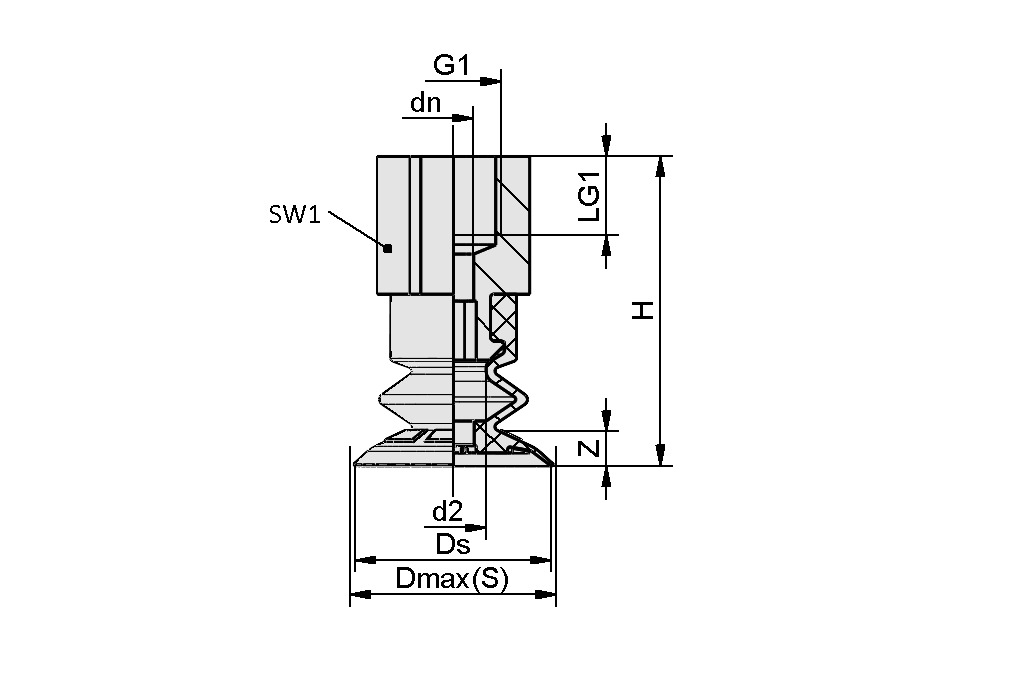

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 21 mm |
| Ds | 20 mm |
| d2 | 6.6 mm |
| dn | 4.1 mm |
| G1 | G1/8-IG |
| LG1 | 8 mm |
| H | 31.5 mm |
| SW1 | 14 mm |
| Z（吸盘行程） | 5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 拉脱力 | 10.5 N |
| 吸力（-600 mbar） | 2.1 N |
| 卷数 | 1.2 cm³ |
| 尺寸 | 20 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 高温材料 HT1-ESD |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 8.9 g |
| 产品系列 | SFB1 |
