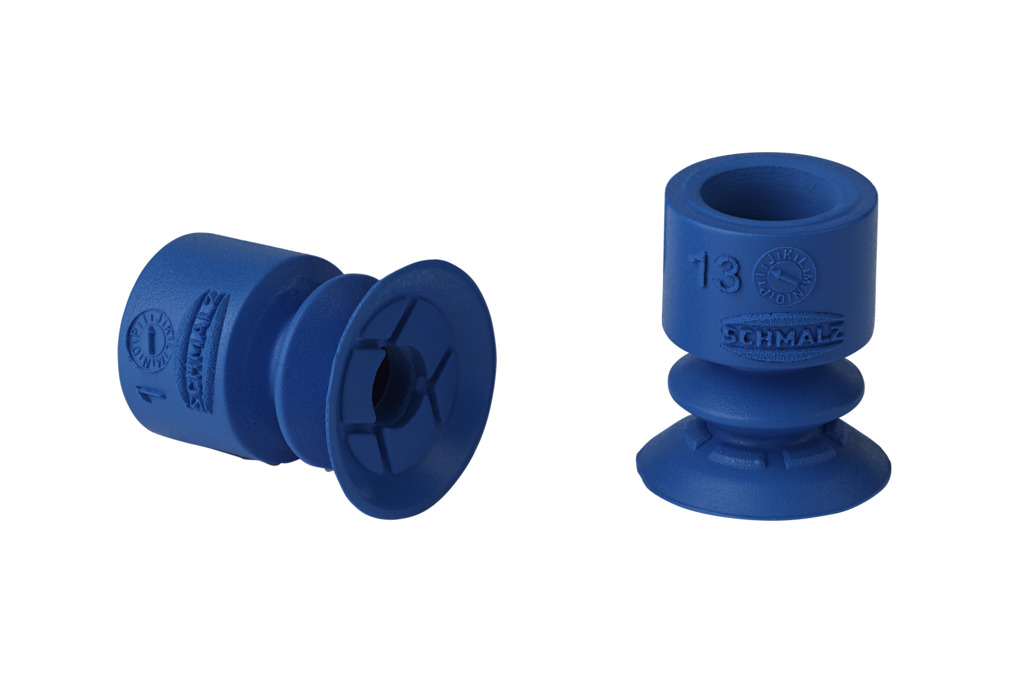

SFB1 10 HT1-60 SC03010.01.06.04379波纹吸盘（圆形），1.5折，动态搬运纸箱和刚性包装
| 尺寸 | 10 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 吸盘折数 | 1.5 |

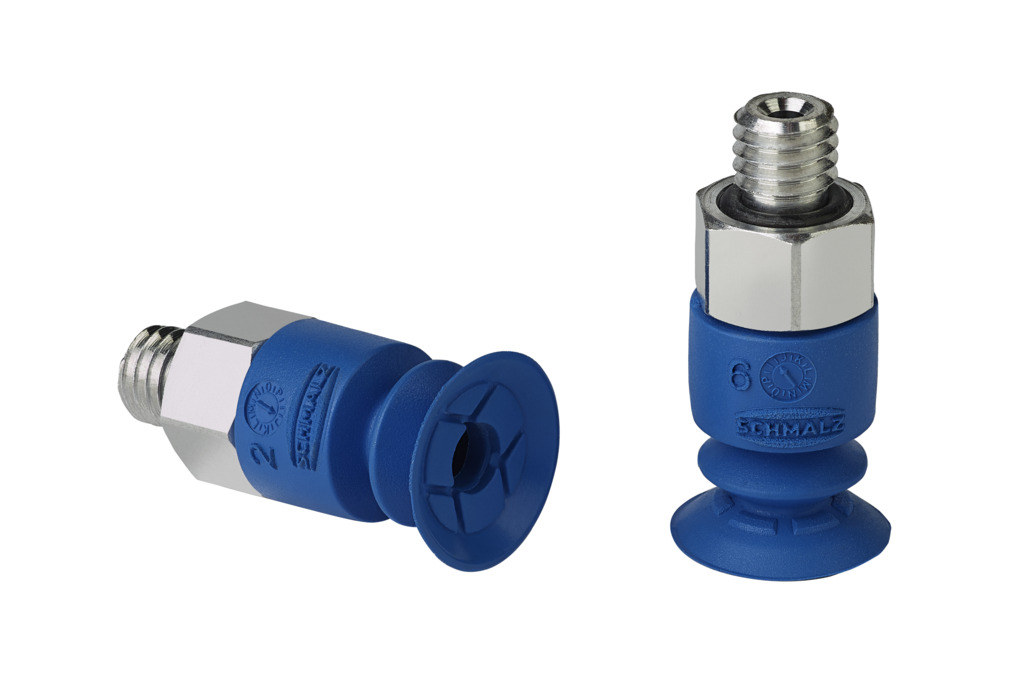

SFB1 10 HT1-60 M5-AG
物料号: 10.01.06.04393
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 10 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |

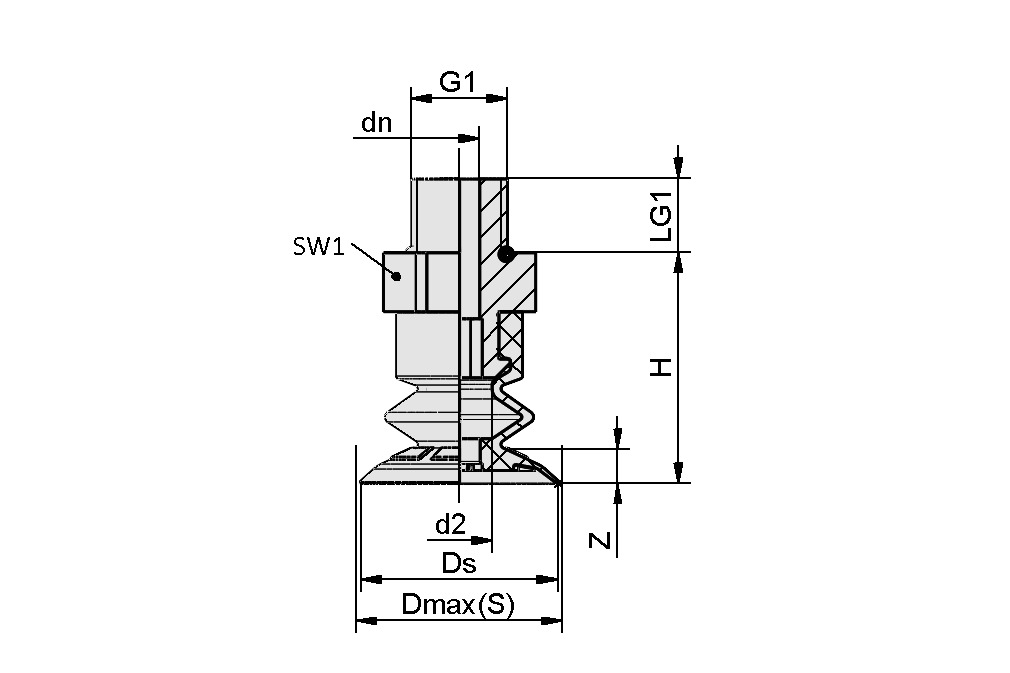

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 11 mm |
| Ds | 10 mm |
| d2 | 4.2 mm |
| dn | 1.8 mm |
| G1 | M5-AG |
| LG1 | 4.7 mm |
| H | 17.3 mm |
| SW1 | 8 mm |
| Z（吸盘行程） | 2.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 拉脱力 | 2.7 N |
| 吸力（-600 mbar） | 0.5 N |
| 卷数 | 0.3 cm³ |
| 尺寸 | 10 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 产品系列 | SFB1 |
文件
文件
备件
SC 030 M5-AG10.01.06.02802吸盘接头，"SchmalzConnector"型
| 连接类型 | 030 |
| 连接 | M5-M |
| 长度 L1 | 15.5 (mm) |
| 装配长度 | 5 (mm) |
| 公称直径 dn | 1.8 (mm) |
