SC 040 G1/8-IG10.01.06.02482吸盘连接元件
"Schmalz 连接器“
| 连接类型 | 040 |
| 连接 | G1/8"-F |
| 长度 L1 | 20.7 (mm) |
| 装配长度 | 14 (mm) |
| 公称直径 dn | 4.1 (mm) |
- 新的

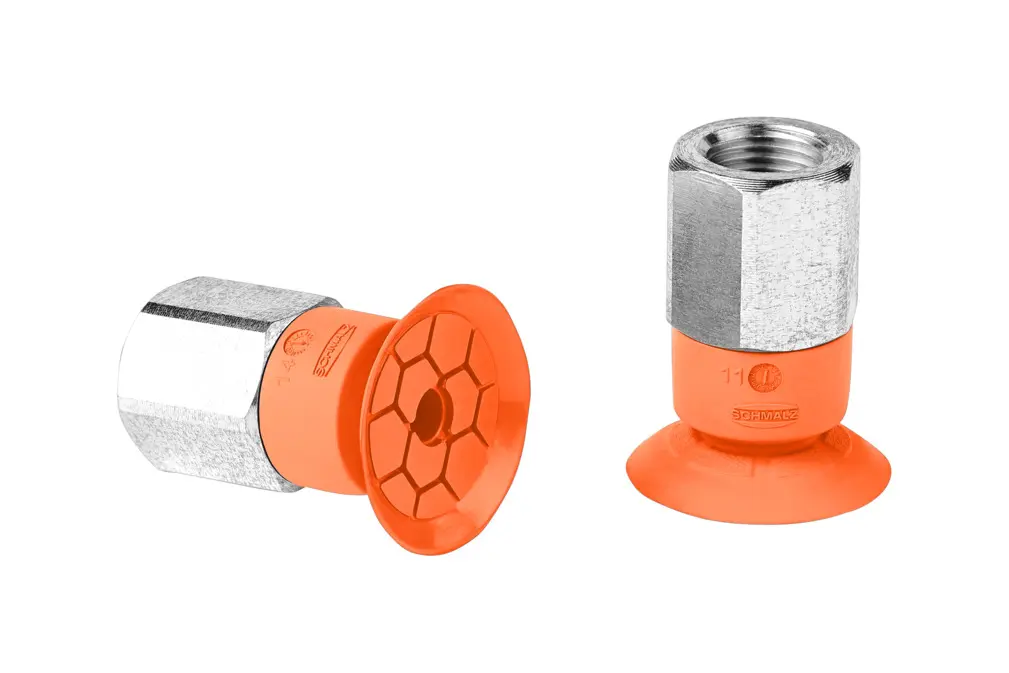

SFF 20 HT1-ESD-60 G1/8-IG
物料号: 10.01.01.16292
扁平吸盘（圆），用于动态 用于动态搬运薄和灵活的 工件
| 尺寸 | 20 |
| 吸盘胶皮材料 | 高温材料 HT1-ESD |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 产品系列 | SFF |

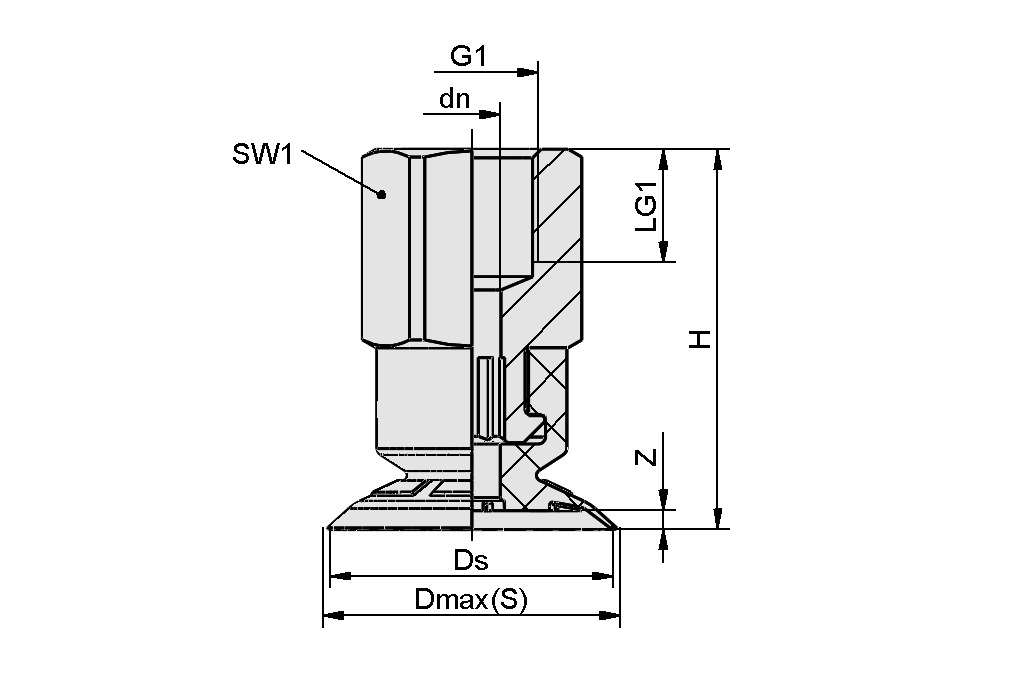

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 21 mm |
| Ds | 20 mm |
| dn | 4 mm |
| G1 | G1/8-IG |
| LG1 | 8 mm |
| H | 26.8 mm |
| SW1 | 14 mm |
| Z（吸盘行程） | 1.3 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 拉脱力 | 11.8 N |
| 吸力（-600 mbar） | 11.6 N |
| 卷数 | 0.8 cm³ |
| 尺寸 | 20 |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 高温材料 HT1-ESD |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 6.7 g |
| 产品系列 | SFF |
文件
文件
备件
- 新的

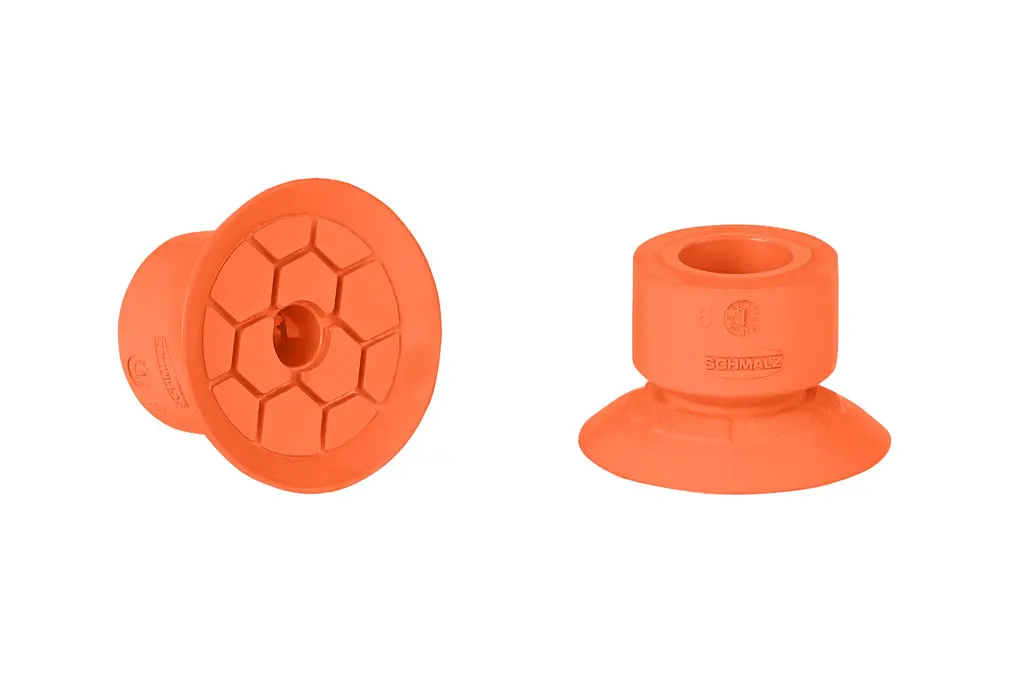

SFF 20 HT1-ESD-60 SC04010.01.01.16212扁平吸盘（圆）用于
轻柔地搬运薄型和柔性工件
灵活的工件
| 尺寸 | 20 |
| 吸盘胶皮材料 | 高温材料 HT1-ESD |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 产品系列 | SFF |
| 吸盘折数 | 0 |
