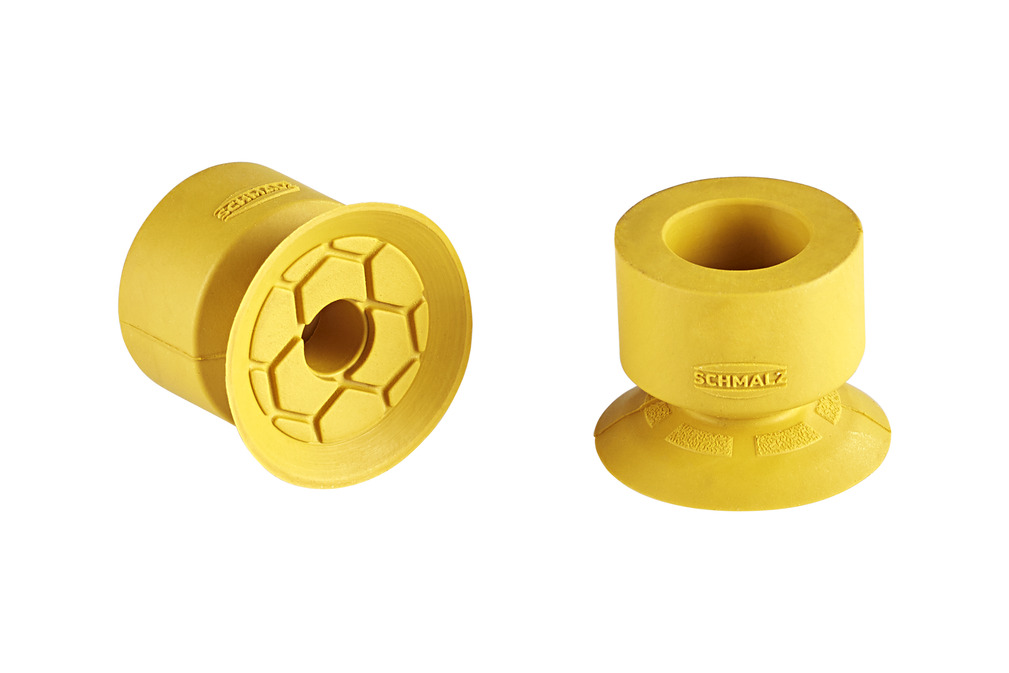

SFF 15 NBR-ESD-55 SC04010.01.01.14329扁平吸盘（圆形），动态搬运纸箱和刚性包装
| 尺寸 | 15 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 吸盘折数 | 0 |

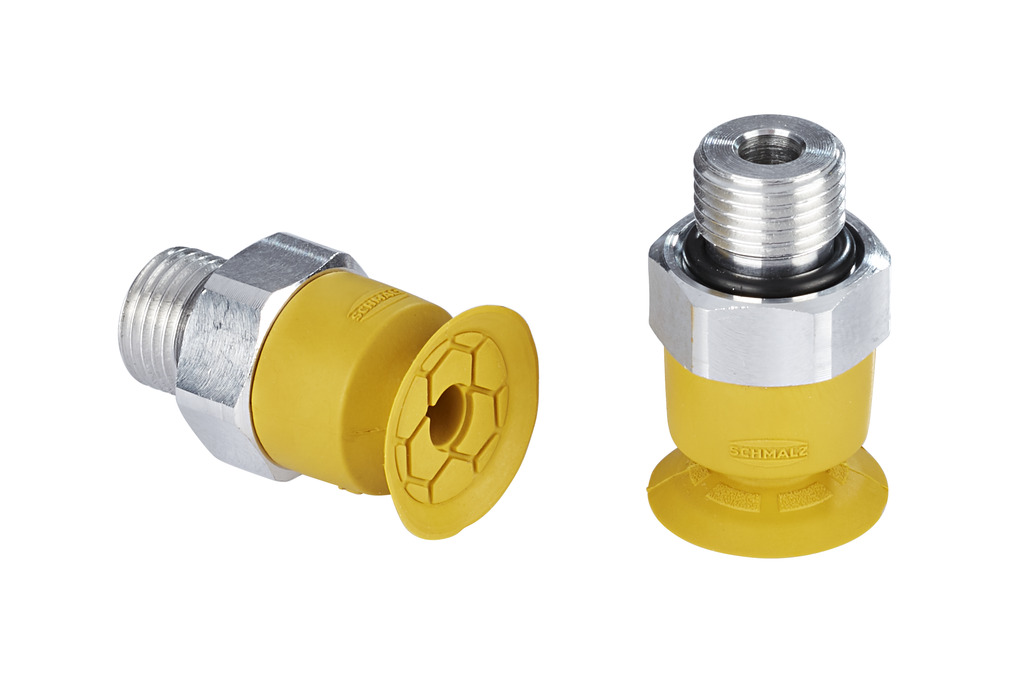

SFF 15 NBR-ESD-55 G1/8-AG
物料号: 10.01.01.14537
扁平吸盘（圆形），动态搬运纸箱和刚性包装
| 尺寸 | 15 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |

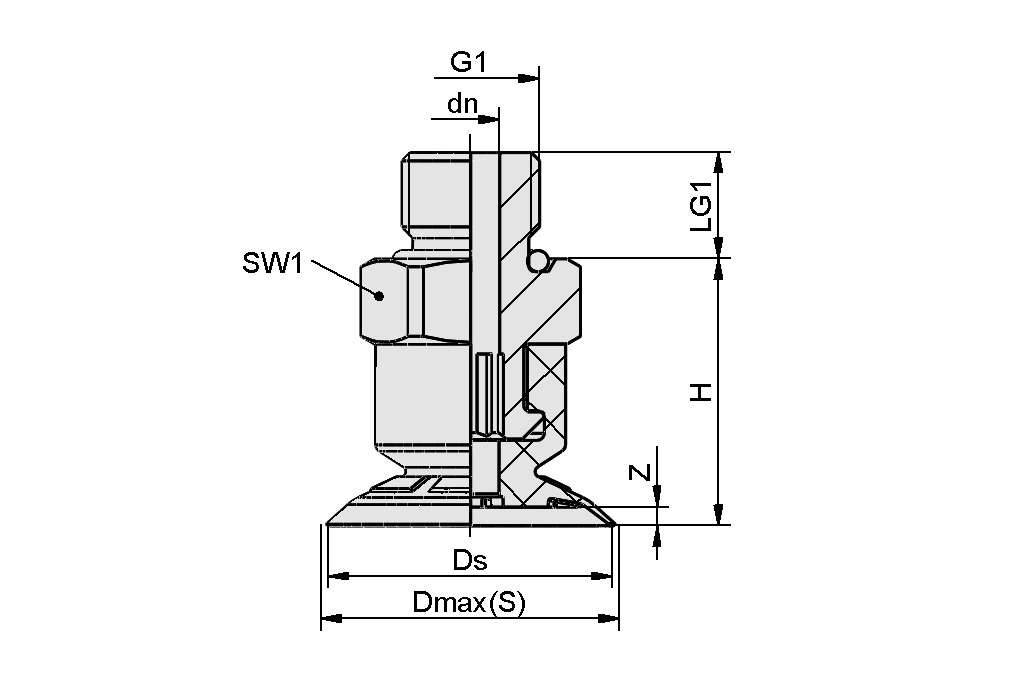

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 16 mm |
| Ds | 15 mm |
| dn | 4 mm |
| G1 | G1/8-AG |
| LG1 | 7.5 mm |
| H | 18.5 mm |
| SW1 | 14 mm |
| Z（吸盘行程） | 1 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 拉脱力 | 5.8 N |
| 吸力（-600 mbar） | 5.8 N |
| 卷数 | 0.6 cm³ |
| 尺寸 | 15 |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 5.2 g |
| 产品系列 | SFF |
文件
文件
备件
SC 040 G1/8-AG10.01.06.02490吸盘接头，"SchmalzConnector"型
| 连接类型 | 040 |
| 连接 | G1/8"-M |
| 长度 L1 | 20.2 (mm) |
| 装配长度 | 6 (mm) |
| 公称直径 dn | 4.1 (mm) |
