SFF 25 SI-55 G1/8-IG
物料号: 10.01.01.14255

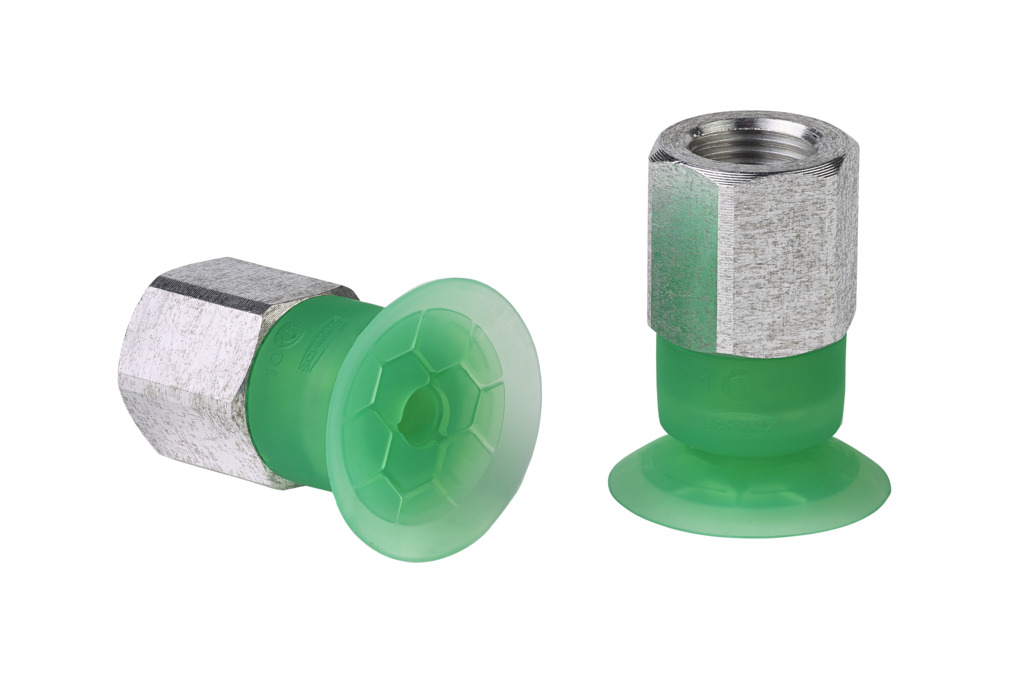

扁平吸盘（圆形），动态搬运纸箱和刚性包装
| 尺寸 | 25 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |

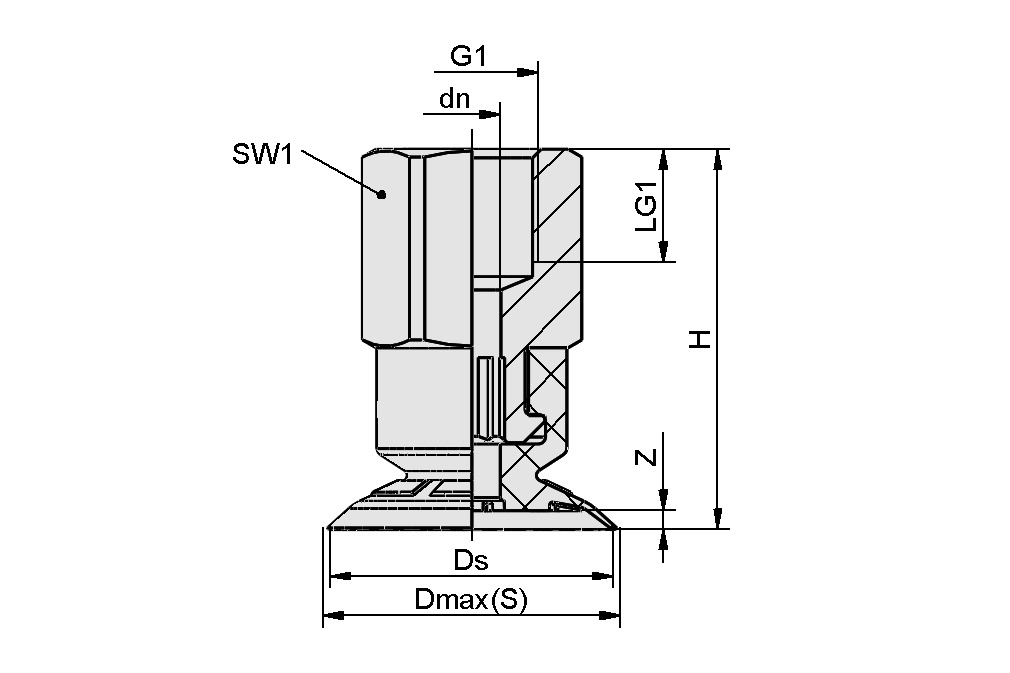

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 26.5 mm |
| Ds | 25 mm |
| dn | 4 mm |
| G1 | G1/8-IG |
| LG1 | 8 mm |
| H | 27.2 mm |
| SW1 | 14 mm |
| Z（吸盘行程） | 1.7 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 17.9 N |
| 卷数 | 1.2 cm³ |
| 尺寸 | 25 |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 7.1 g |
| 产品系列 | SFF |
文件
文件
备件
SC 040 G1/8-IG10.01.06.02482吸盘接头，"SchmalzConnector"型
| 连接类型 | 040 |
| 连接 | G1/8"-F |
| 长度 L1 | 20.7 (mm) |
| 装配长度 | 14 (mm) |
| 公称直径 dn | 4.1 (mm) |
