SA-NIP N016 M5-AG DN25010.01.06.00123吸盘接头
| 螺纹接头系列 | N 016 |
| 螺纹 G1 | M5-M |
| 长度 L1 | 16 (mm) |
| 装配长度 | 5 (mm) |
| 公称直径 dn | 2.5 (mm) |
| 材料 | 铝 |

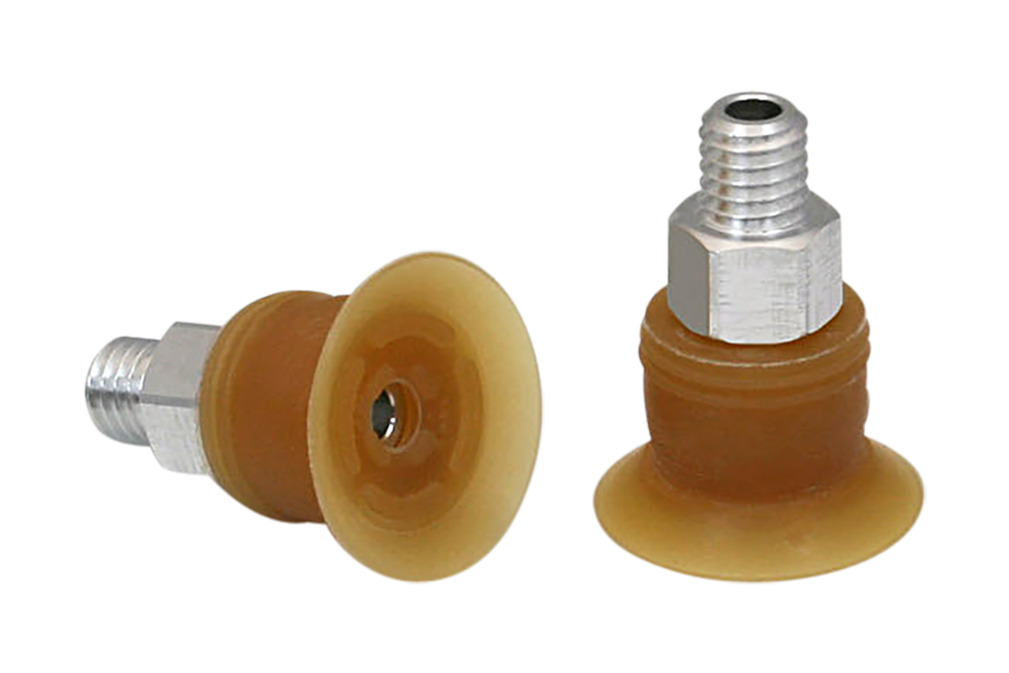

SGPN 15 NK-40 M5-AG
物料号: 10.01.01.11977
扁平吸盘（圆形），轻柔抓取纸张、塑料薄膜等
| 尺寸 | 15 |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 材料硬度[邵氏 A］ | 40 (Shore A) |
| 螺纹接头材料 | 铝 |
| 真空连接 | M5-M |

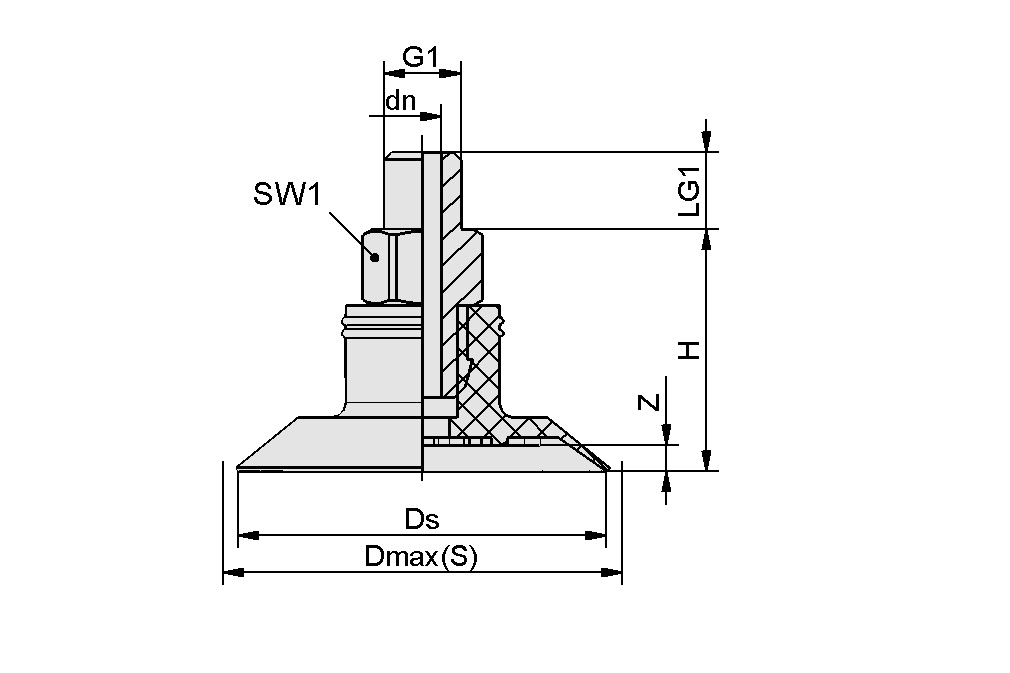

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 2.5 mm |
| 最大值（S） | 15.5 mm |
| Ds | 14.5 mm |
| G1 | M5-M |
| H | 15 mm |
| LG1 | 5 mm |
| SW1 | 7 mm |
| Z（吸盘行程） | 0.9 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 5.5 N |
| 卷数 | 0.28 cm³ |
| 软管直径（建议）d | 2 mm |
| 尺寸 | 15 |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 材料硬度[邵氏 A］ | 40 Shore A |
| 重量 | 1.6 g |
| 产品系列 | SGPN |
