SA-NIP N016 G1/8-IG DN35010.01.06.05731吸盘接头
| 螺纹接头系列 | N 016 |
| 螺纹 G1 | G1/8"-F |
| 长度 L1 | 18.5 (mm) |
| 装配长度 | 12 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |

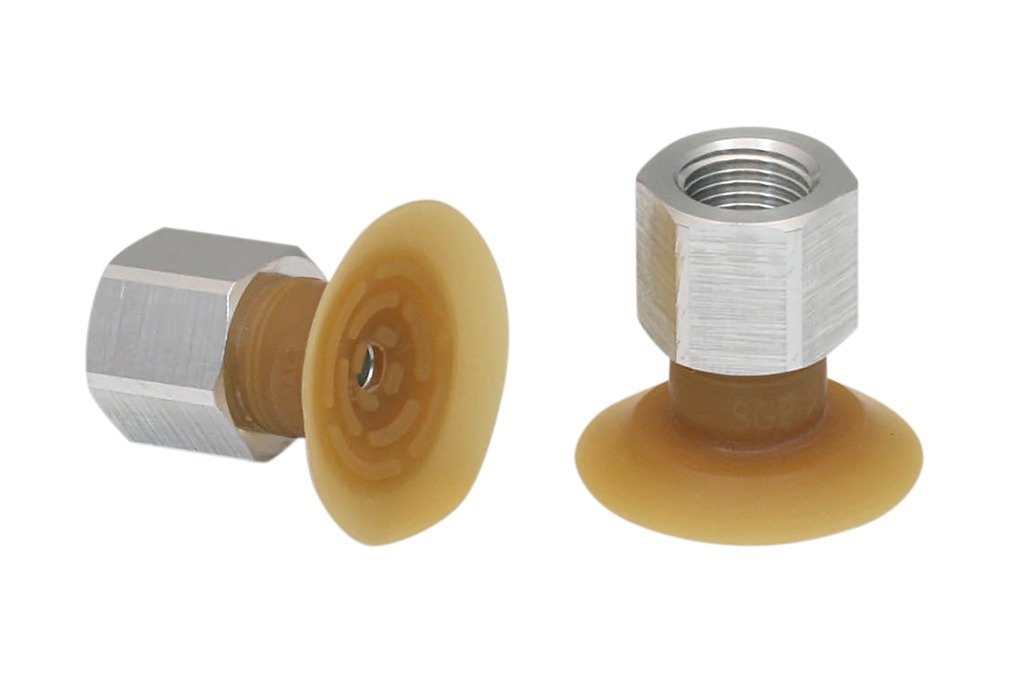

SGPN 24 NK-40 G1/8-IG
物料号: 10.01.01.10182
扁平吸盘（圆形），轻柔抓取纸张、塑料薄膜等
| 尺寸 | 24 |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 材料硬度[邵氏 A］ | 40 (Shore A) |
| 螺纹接头材料 | 铝 |
| 真空连接 | G1/8"-F |

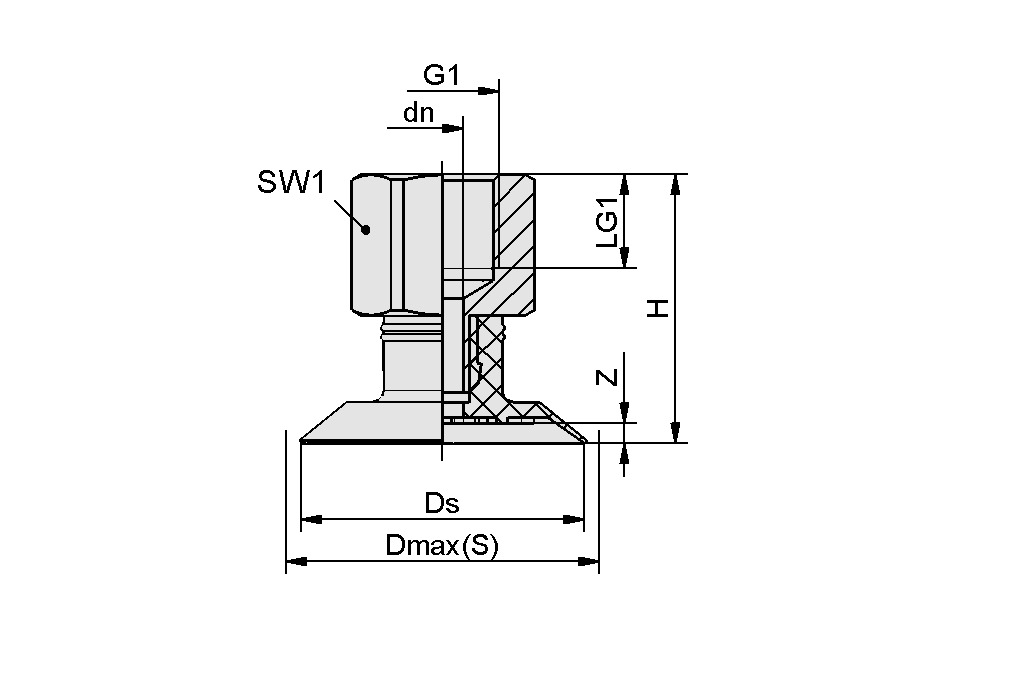

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 3.5 mm |
| 最大值（S） | 25.5 mm |
| Ds | 24 mm |
| G1 | G1/8"-F |
| H | 22.8 mm |
| LG1 | 8 mm |
| SW1 | 14 mm |
| Z（吸盘行程） | 1.7 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 11 N |
| 卷数 | 0.85 cm³ |
| 软管直径（建议）d | 4 mm |
| 尺寸 | 24 |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 材料硬度[邵氏 A］ | 40 Shore A |
| 重量 | 5.3 g |
| 产品系列 | SGPN |
