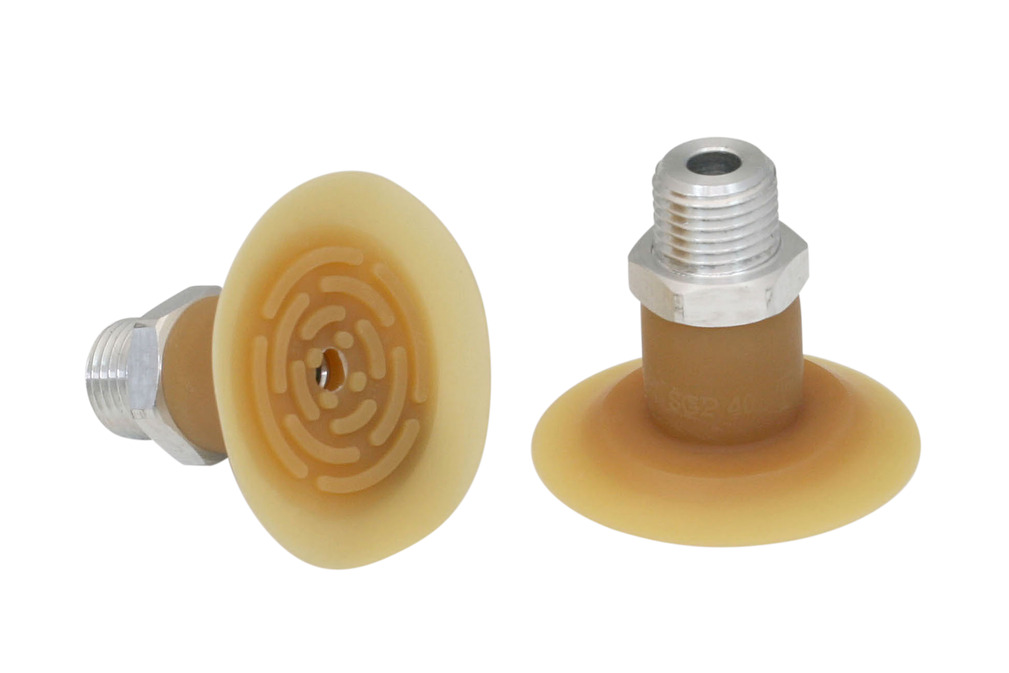

SGPN 40 NK-40 G1/4-AG

物料号: 10.01.01.00795

扁平吸盘（圆形），轻柔抓取纸张、塑料薄膜等

尺寸	40
吸盘胶皮材料	天然橡胶 NK
材料硬度[邵氏 A］	40 (Shore A)
螺纹接头材料	铝
真空连接	G1/4"-M

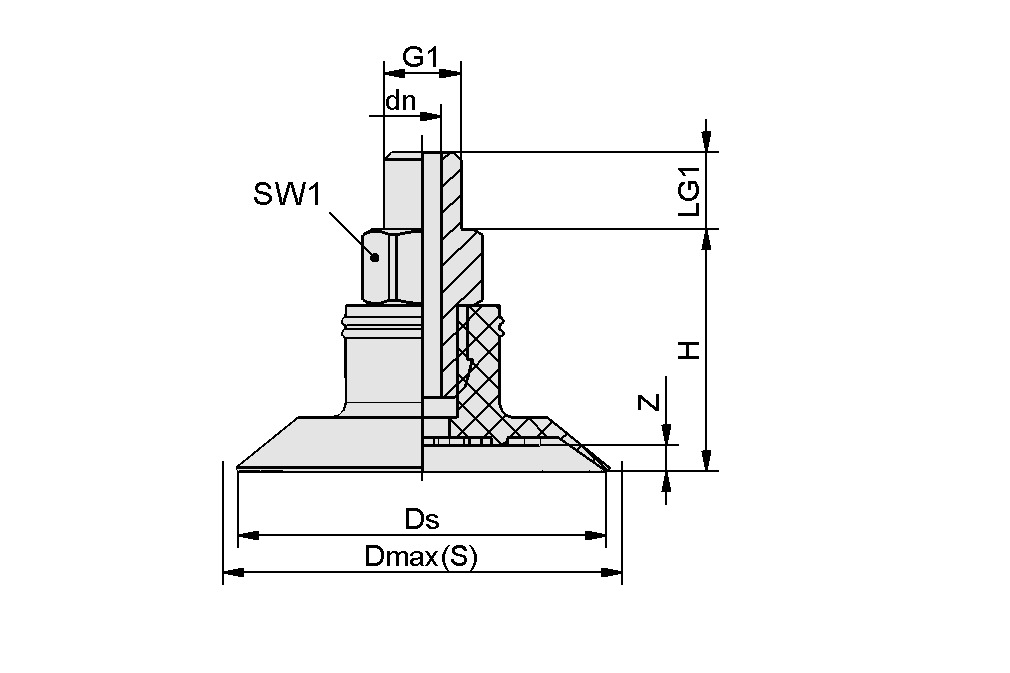

设计参数

Design image

属性	价值
dn	5 mm
最大值（S）	42 mm
Ds	40 mm
G1	G1/4"-M
H	25.6 mm
LG1	10 mm
SW1	17 mm
Z（吸盘行程）	2.3 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

技术参数

属性	价值
吸力（-600 mbar）	33 N
卷数	3.8 cm³
软管直径（建议）d	4 mm
尺寸	40
吸盘折数	0
吸盘胶皮材料	天然橡胶 NK
材料硬度[邵氏 A］	40 Shore A
重量	13.2 g
产品系列	SGPN

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。

文件

备件

SA-NIP N035 G1/4-AG DN550

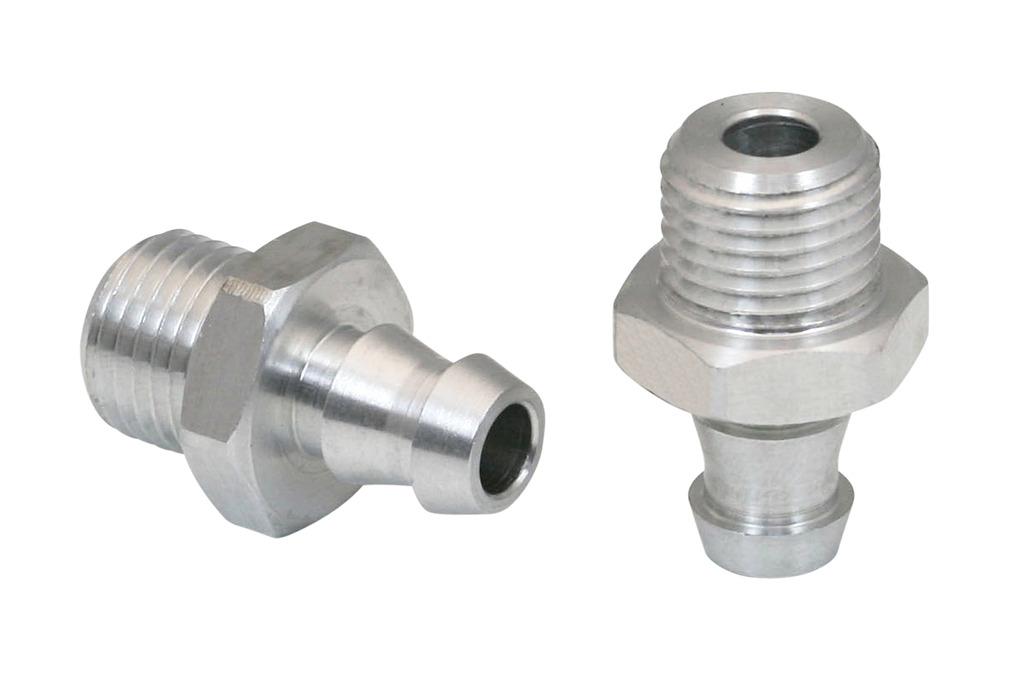

SA-NIP N035 G1/4-AG DN550 10.01.01.00822 吸盘接头
