- 新的
SFB1 15 HT1-ESD-60 SC040
物料号: 10.01.06.06229
波纹吸盘（圆）用于 轻柔地搬运薄型和柔性工件 灵活的工件
| 尺寸 | 15 |
| 吸盘胶皮材料 | 高温材料 HT1-ESD |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 产品系列 | SFB1 |
| 吸盘折数 | 1.5 |

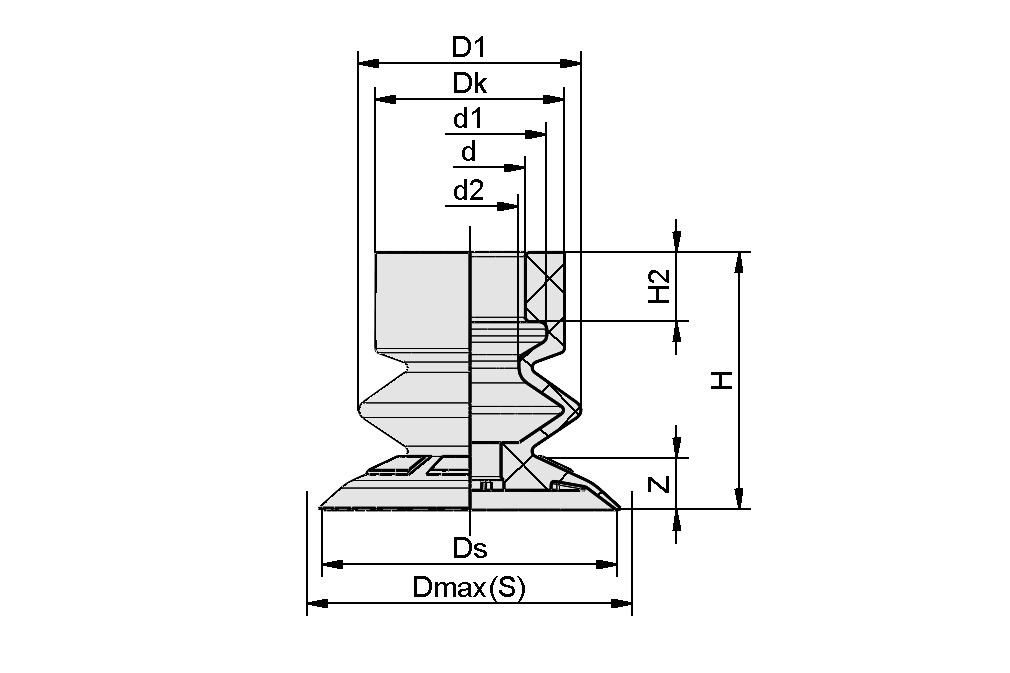

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D1 | 11.5 mm |
| 最大值（S） | 16 mm |
| Dk | 12.8 mm |
| Ds | 15 mm |
| d | 7.5 mm |
| d1 | 10.4 mm |
| d2 | 4.7 mm |
| H | 16 mm |
| H2 | 4.7 mm |
| Z（吸盘行程） | 4 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 拉脱力 | 6.1 N |
| 吸力（-600 mbar） | 1 N |
| 卷数 | 0.76 cm³ |
| 尺寸 | 15 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 高温材料 HT1-ESD |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 工件最小半径（凸面） | 12 mm |
| 螺纹接头系列 | SC 040 |
| 重量 | 0.95 g |
| 产品系列 | SFB1 |
