SFB1 15 HT1-60 SC040
物料号: 10.01.06.04380

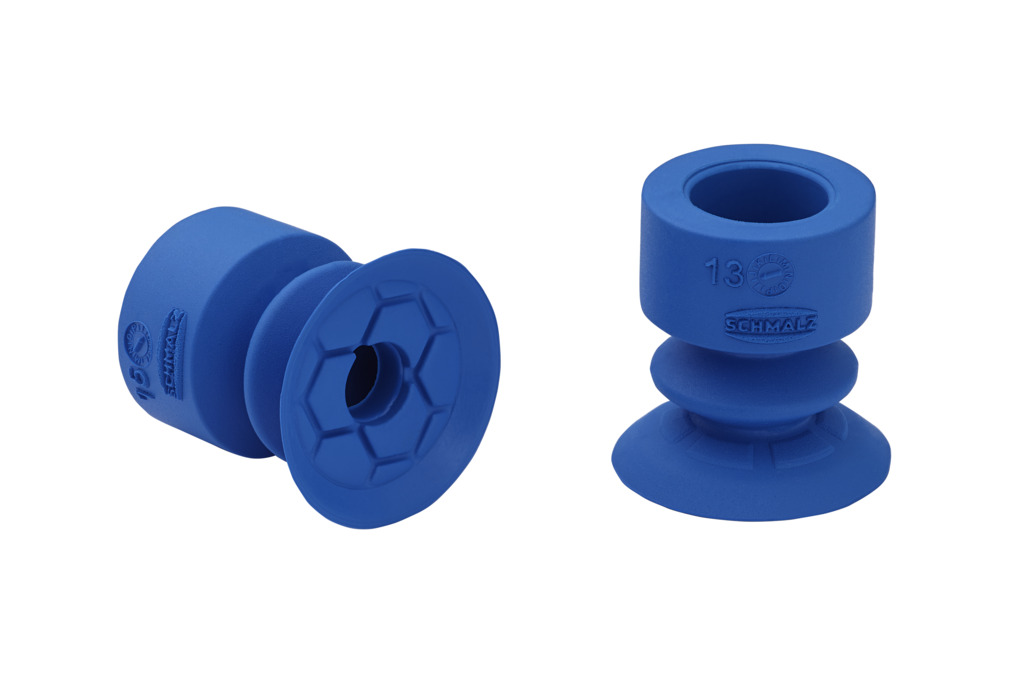

波纹吸盘(圆形),1.5折,动态搬运纸箱和刚性包装
尺寸 | 15 |
吸盘胶皮材料 | 高温材料 HT1 |
材料硬度[邵氏 A] | 60 (Shore A) |
吸盘折数 | 1.5 |

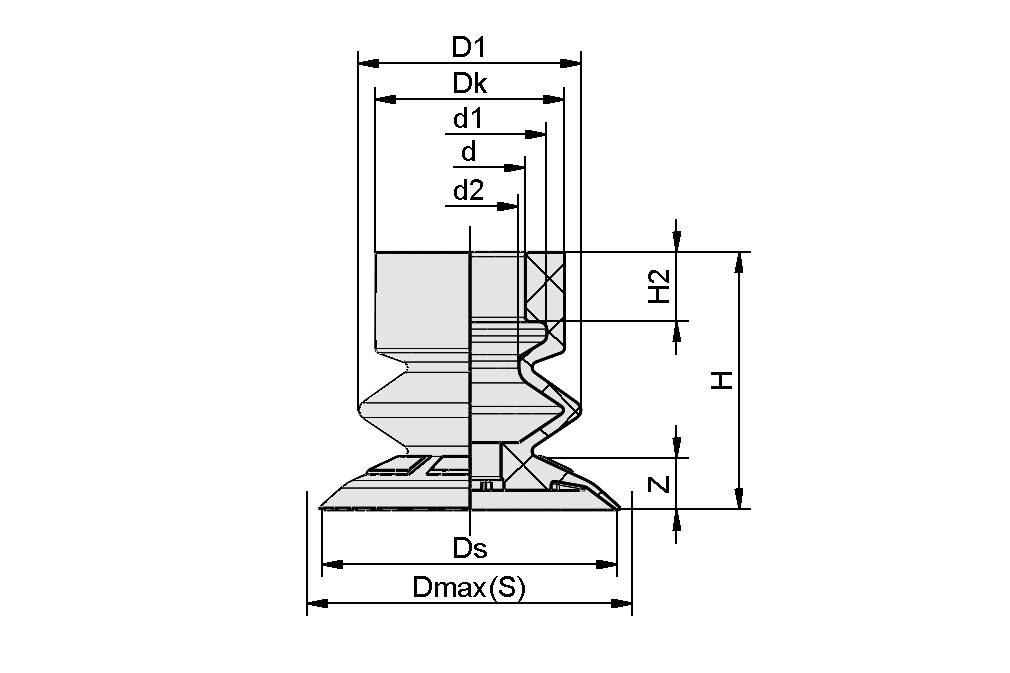

设计参数
设计参数

属性 | 价值 |
---|---|
D1 | 11.5 mm |
最大值(S) | 16 mm |
Dk | 12.8 mm |
Ds | 15 mm |
d | 7.5 mm |
d1 | 10.4 mm |
d2 | 4.7 mm |
H | 16 mm |
H2 | 4.7 mm |
Z(吸盘行程) | 4 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
拉脱力 | 6.1 N |
吸力(-600 mbar) | 1 N |
卷数 | 0.76 cm³ |
尺寸 | 15 |
吸盘折数 | 1.5 |
吸盘胶皮材料 | 高温材料 HT1 |
材料硬度[邵氏 A] | 60 Shore A |
工件最小半径(凸面) | 12 mm |
螺纹接头系列 | SC 040 |
产品系列 | SFB1 |
