SFB1 30 EPDM-45 SC040
物料号: 10.01.06.04377
波纹吸盘（圆形），1.5折，动态搬运纸箱和刚性包装
| 尺寸 | 30 |
| 吸盘胶皮材料 | 三元乙丙橡胶 |
| 材料硬度[邵氏 A］ | 45 (Shore A) |
| 产品系列 | SFB1 |
| 吸盘折数 | 1.5 |

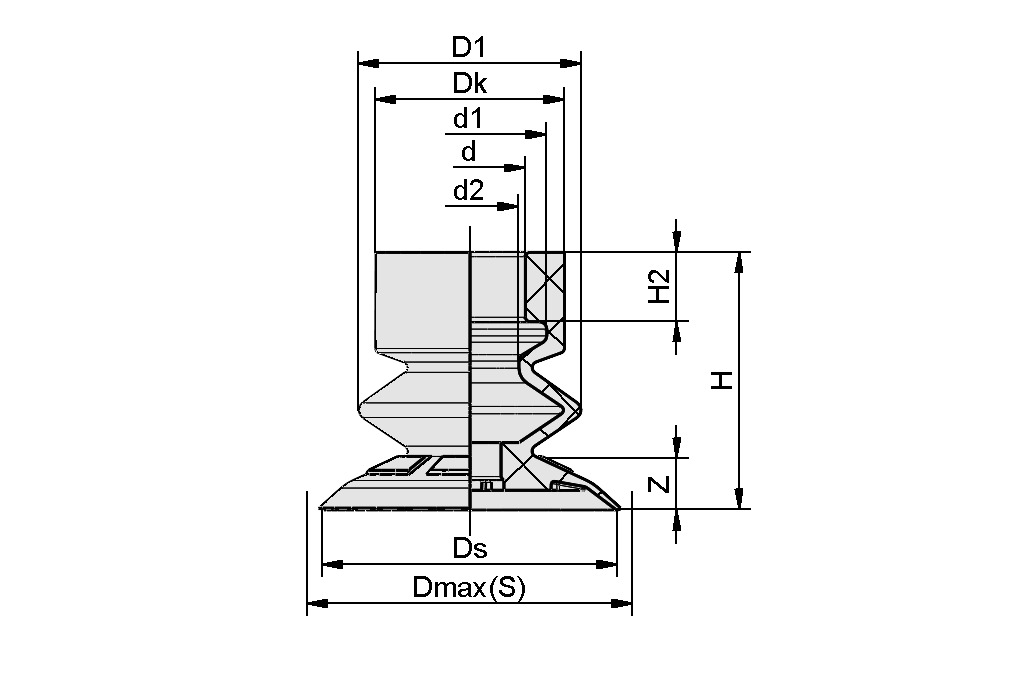

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D1 | 22.2 mm |
| 最大值（S） | 31.5 mm |
| Dk | 13 mm |
| Ds | 30 mm |
| d | 7.5 mm |
| d1 | 10.4 mm |
| d2 | 9.9 mm |
| H | 20.4 mm |
| H2 | 4.7 mm |
| Z（吸盘行程） | 8 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 拉脱力 | 23.7 N |
| 吸力（-600 mbar） | 4.6 N |
| 卷数 | 2.88 cm³ |
| 尺寸 | 30 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 三元乙丙橡胶 |
| 材料硬度[邵氏 A］ | 45 Shore A |
| 工件最小半径（凸面） | 20 mm |
| 螺纹接头系列 | SC 040 |
| 产品系列 | SFB1 |
