SFB1 25 SI-55 SC040
物料号: 10.01.06.04370
波纹吸盘（圆形），1.5折，动态搬运纸箱和刚性包装
| 尺寸 | 25 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 吸盘折数 | 1.5 |

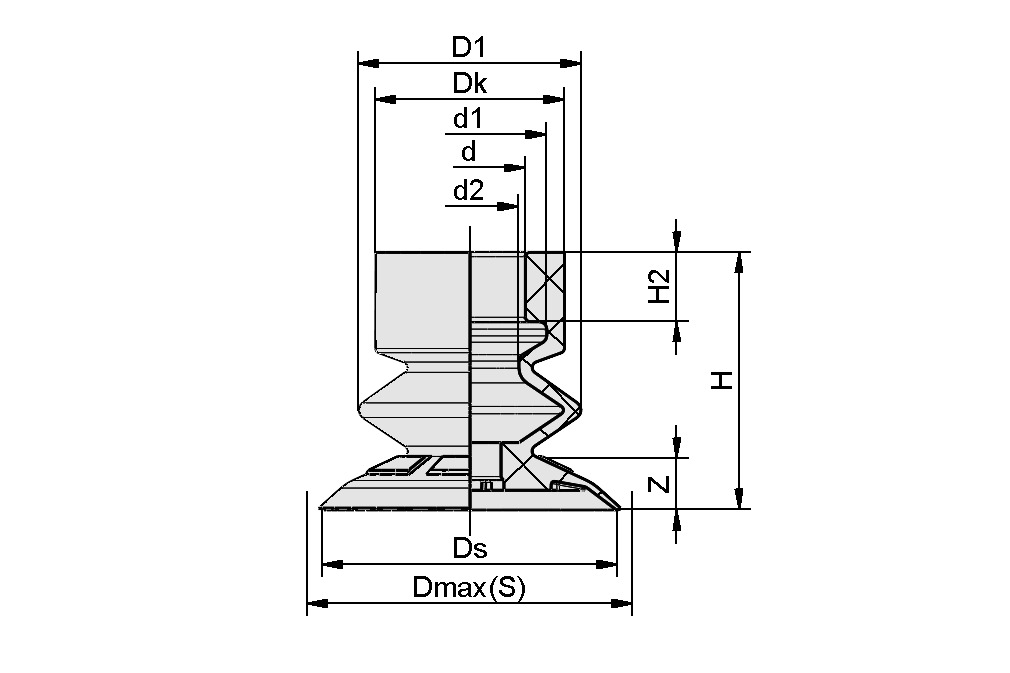

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D1 | 18.8 mm |
| 最大值（S） | 26.5 mm |
| Dk | 13 mm |
| Ds | 25 mm |
| d | 7.5 mm |
| d1 | 10.4 mm |
| d2 | 8.2 mm |
| H | 19.2 mm |
| H2 | 4.7 mm |
| Z（吸盘行程） | 6.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 拉脱力 | 18.5 N |
| 吸力（-600 mbar） | 3.2 N |
| 卷数 | 1.88 cm³ |
| 尺寸 | 25 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 工件最小半径（凸面） | 18 mm |
| 螺纹接头系列 | SC 040 |
| 重量 | 2 g |
| 产品系列 | SFB1 |
文件
文件
备件
辅料
SC 040 G1/8-AG10.01.06.02490吸盘接头，"SchmalzConnector"型
| 连接类型 | 040 |
| 连接 | G1/8"-M |
| 长度 L1 | 20.2 (mm) |
| 装配长度 | 6 (mm) |
| 公称直径 dn | 4.1 (mm) |
SC 040 G1/8-IG10.01.06.02482吸盘接头，"SchmalzConnector"型
| 连接类型 | 040 |
| 连接 | G1/8"-F |
| 长度 L1 | 20.7 (mm) |
| 装配长度 | 14 (mm) |
| 公称直径 dn | 4.1 (mm) |
