SGP 24 HT1-60 N016
物料号: 10.01.01.12402

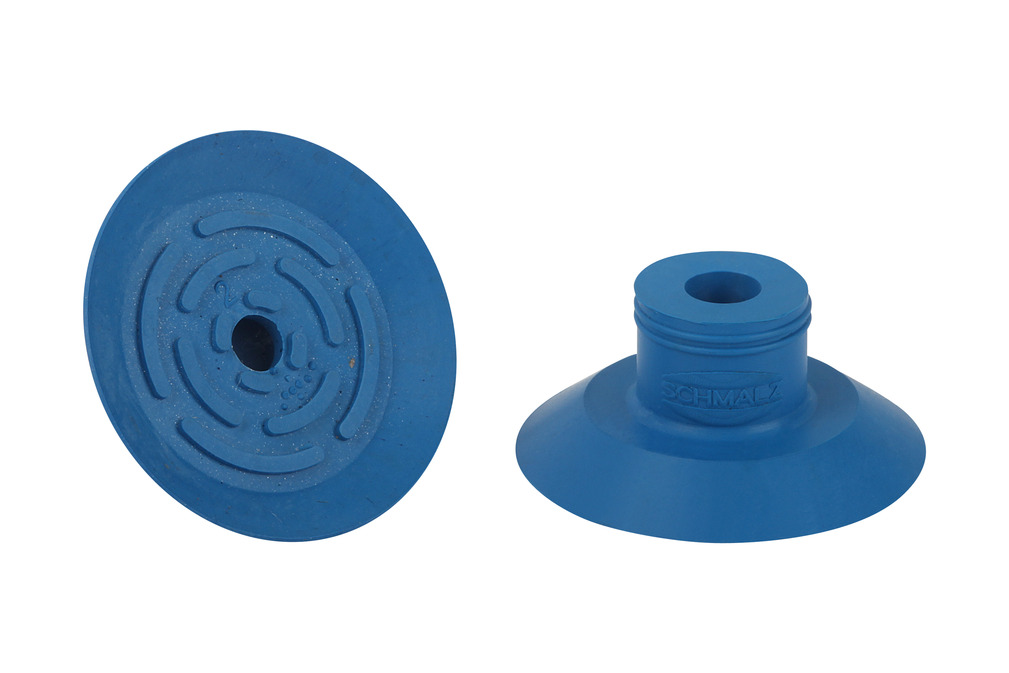

扁平吸盘（圆形），用于抓取纸张、塑料薄膜等。
| 尺寸 | 24 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 产品系列 | SGP |
| 材料特性 | 无标记 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 4.5 mm |
| Dk | 10.5 mm |
| 最大值（S） | 25.5 mm |
| Ds | 24 mm |
| H | 10.8 mm |
| H2 | 7.3 mm |
| Z（吸盘行程） | 1.7 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 11 N |
| 卷数 | 0.85 cm³ |
| 尺寸 | 24 |
| 螺纹接头系列 | N 016 |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 1.1 g |
| 产品系列 | SGP |
