SAFT-C 60 NBR-60 M10-AG
物料号: 10.01.01.11938
扁平吸盘(圆形),擅长动态搬运光滑油性表面工件
尺寸 | 60 |
吸盘胶皮材料 | 丁腈橡胶 NBR |
材料硬度[邵氏 A] | 60 (Shore A) |
螺纹接头材料 | 铝 |
连接 | M10-AG |

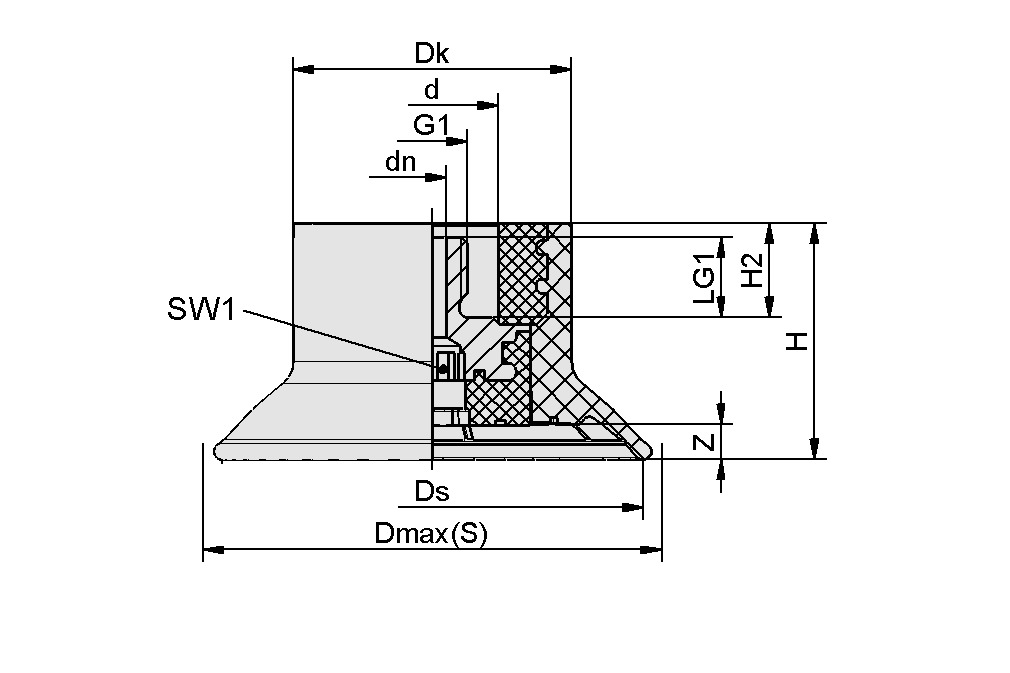

设计参数
设计参数

属性 | 价值 |
---|---|
d | 19 mm |
dn | 4 mm |
Dk | 40 mm |
最大值(S) | 66 mm |
Ds | 63 mm |
G1 | M10-M |
H | 34 mm |
H2 | 2 mm |
LG1 | 11.5 mm |
SW1 | 8 mm |
Z(吸盘行程) | 5.3 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
吸力(-600 mbar) | 150 N |
横向剪力 | 112 N |
油性表面的横向剪力 | 95 N |
卷数 | 15 cm³ |
工件最小半径(凸面) | 75 mm |
软管直径(建议)d | 6 mm |
尺寸 | 60 |
吸盘胶皮材料 | 丁腈橡胶 NBR |
重量 | 51.1 g |
吸盘折数 | 0 |
产品系列 | SAFT-C |
