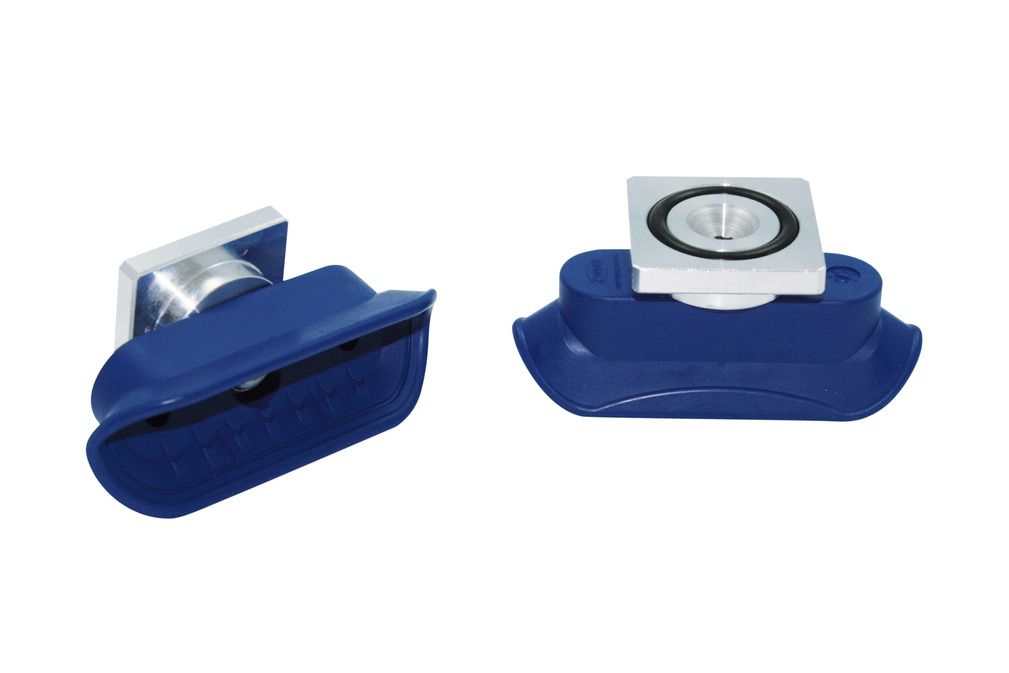

SAOK 70x25 NBR-60 RA
物料号: 10.01.01.12481
边缘夹持吸盘（椭圆搬运 表面
行业： 金属板材/汽车
| 尺寸（长 x 宽） | 70 x 25 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | RA |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| Bs | 22.6 mm |
| dn | 4 mm |
| H | 30.5 mm |
| L4 | 32 mm |
| Lmax.(S) | 71 mm |
| Ls | 67.2 mm |
| Z（吸盘行程） | 12.8 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 拉脱力 | 81 N |
| 油面拉脱力 | 60 N |
| 横向剪力 | 46 N |
| 油性表面的横向剪力 | 20 N |
| 软管直径（建议）d | 6 mm |
| 尺寸（长 x 宽） | 70 x 25 |
| 工件角度 W 最小 | 80 ° |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 重量 | 34.4 g |
| 吸盘折数 | 0 |
| 产品系列 | SAOK |
文件
文件
备件
SAOK 70x25 NBR-60 G1/8-IG10.01.01.12443边缘夹持吸盘（椭圆搬运
表面
| 尺寸（长 x 宽） | 70 x 25 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G1/8"-F |
