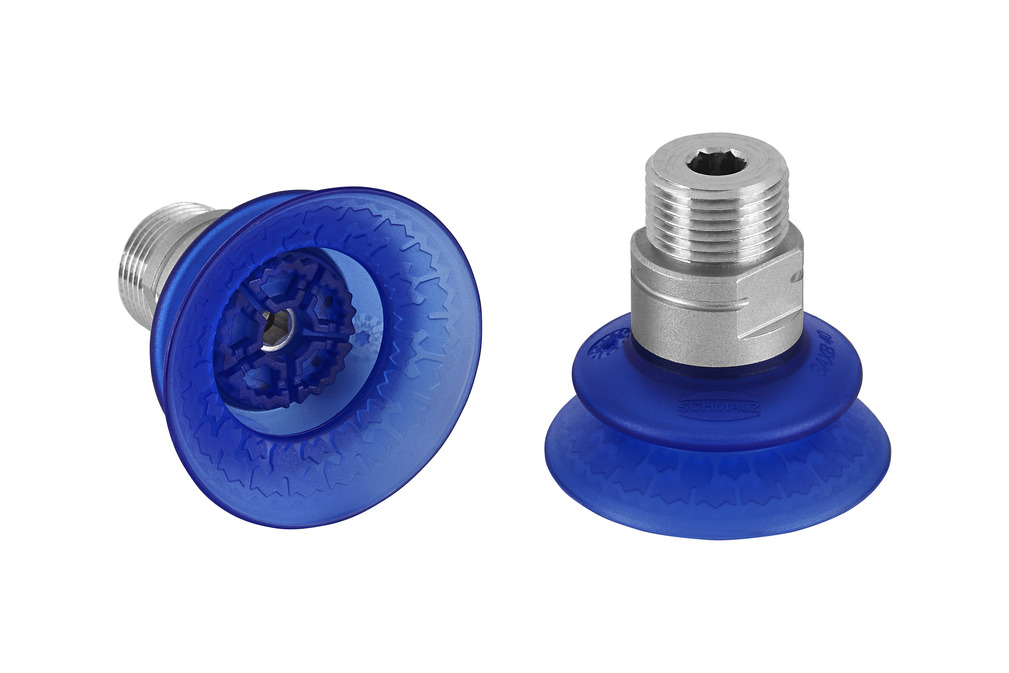

SAXB 40 ED-85 M16-AG
物料号: 10.01.42.00092
高速波纹吸盘，用于 适配器，接头可适应于强烈弯曲 和有油的表面
| 尺寸 | 40 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | M16-AG |
| 吸盘折数 | 1.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 44 mm |
| Ds | 39.4 mm |
| D1 | 33.8 mm |
| G1 | M16-M |
| H | 28.8 mm |
| LG1 | 11 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 9.8 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 42 N |
| 横向剪力 | 45 N |
| 油性表面的横向剪力 | 37 N |
| 卷数 | 8.7 cm³ |
| 工件最小半径（凸面） | 18 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸 | 40 |
| 连接 | M16-M |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 Shore A |
| 重量 | 19.7 g |
| 产品系列 | SAXB |
