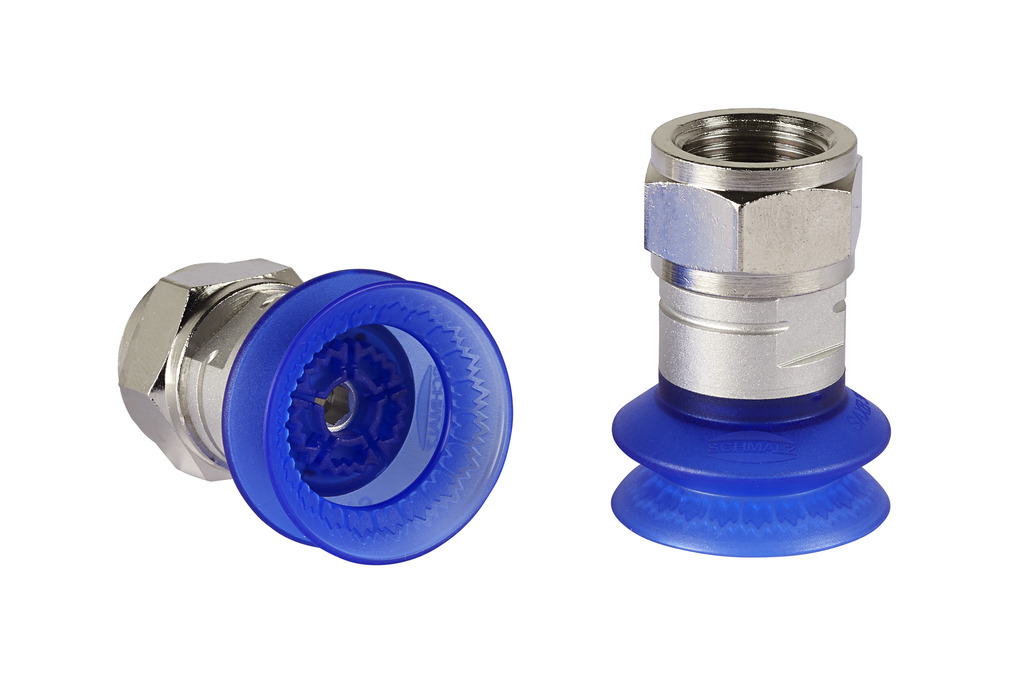

SAXB 30 ED-85 G3/8-IG
物料号: 10.01.42.00037
高速波纹吸盘适合 高动态应用，用于夹持 曲度大、含油的表面
| 尺寸 | 30 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 (Shore A) |
| 螺纹接头材料 | 黄铜 |
| 连接 | G3/8-IG |
| 吸盘折数 | 1.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 4.1 mm |
| 最大值（S） | 33 mm |
| Ds | 28.9 mm |
| D1 | 29.9 mm |
| G1 | G3/8"-F |
| H | 44 mm |
| LG1 | 9 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 9 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 24 N |
| 横向剪力 | 24 N |
| 油性表面的横向剪力 | 20 N |
| 卷数 | 5.3 cm³ |
| 工件最小半径（凸面） | 12.5 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸 | 30 |
| 连接 | G3/8"-F |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 Shore A |
| 重量 | 43 g |
| 产品系列 | SAXB |
