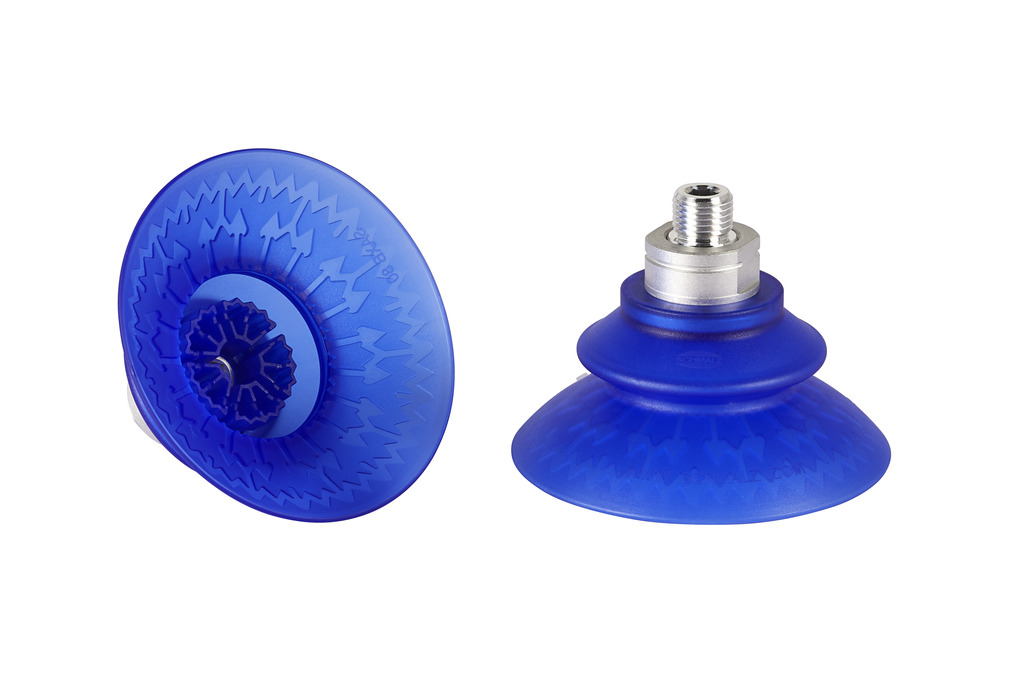

SAXB 80 ED-85 M10-AG
物料号: 10.01.42.00015
高速波纹吸盘适合 高动态应用，用于夹持 曲度大、含油的表面
| 尺寸 | 80 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 (Shore A) |
| 螺纹接头材料 | 钢 |
| 连接 | M10-AG |
| 吸盘折数 | 1.5 |

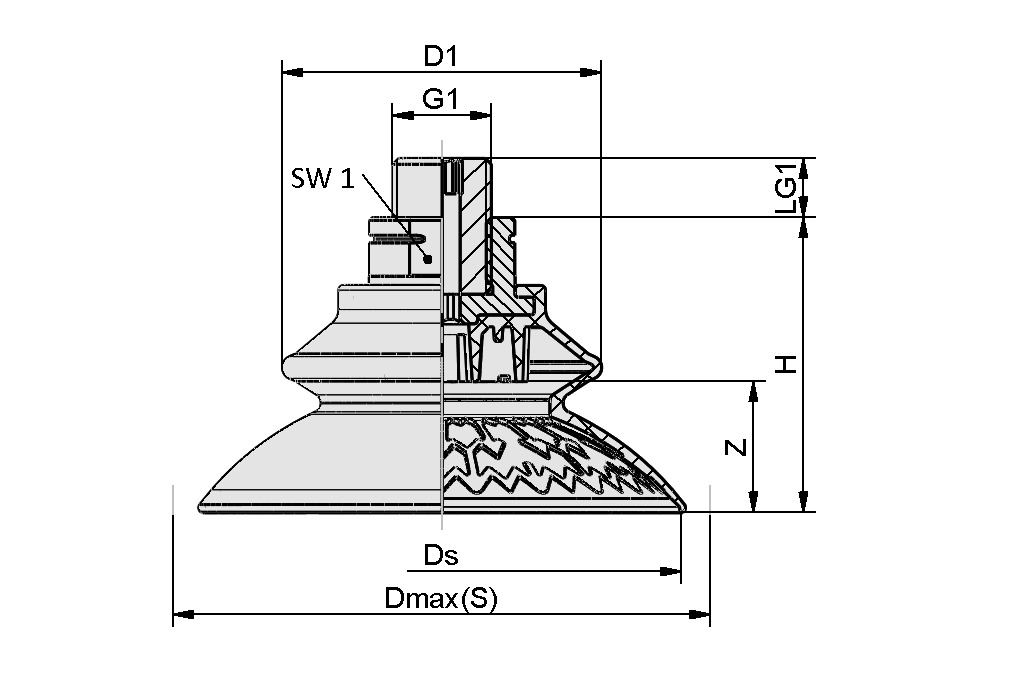

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 91 mm |
| Ds | 81 mm |
| D1 | 54.1 mm |
| G1 | M10-M |
| H | 50 mm |
| LG1 | 12 mm |
| SW1 | 22 mm |
| Z（吸盘行程） | 22.2 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 150 N |
| 横向剪力 | 176 N |
| 油性表面的横向剪力 | 155 N |
| 卷数 | 70.7 cm³ |
| 工件最小半径（凸面） | 32.5 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸 | 80 |
| 连接 | M10-M |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 Shore A |
| 重量 | 65 g |
| 产品系列 | SAXB |
