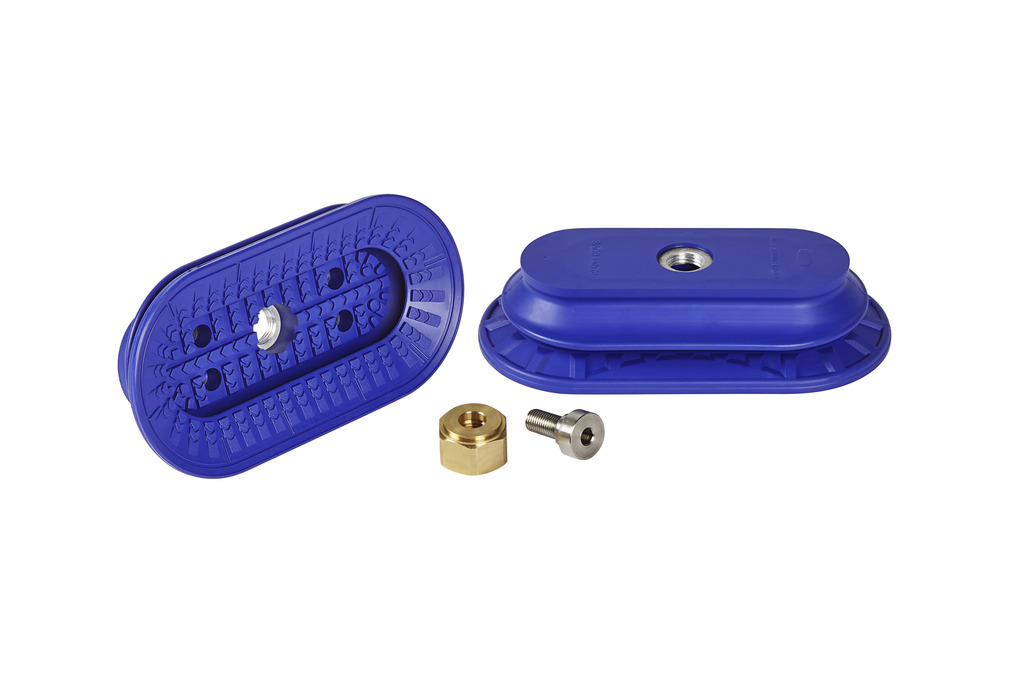

SAOB 140x70 NBR-60 G1/4-IG MOD
物料号: 10.01.06.04901
波纹吸盘（椭圆形），用于 在弯曲、油性表面的工件上实现高动态 工件上的高动态效果
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 连接 | G1/4-IG |
| 吸盘折数 | 1.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B1 | 67 mm |
| 最大值（S） | 75 mm |
| Bs | 70.1 mm |
| dn | 4 mm |
| G1 | G1/4"-F |
| H | 45.9 mm |
| L1 | 126 mm |
| LG1 | 11 mm |
| Lmax.(S) | 146 mm |
| Ls | 141.1 mm |
| SW1 | 22 mm |
| Z（吸盘行程） | 16.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 165 N |
| 拉脱力 | 355.2 N |
| 横向剪力 | 472.7 N |
| 油性表面的横向剪力 | 245.6 N |
| 卷数 | 106 cm³ |
| 工件最小半径（凸面） | 70 mm |
| 软管直径（建议）d | 6 mm |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 吸盘折数 | 1.5 |
| 重量 | 173 g |
| 产品系列 | SAOB |
