FG 30 VU1-72 N01310.01.06.00173波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 30 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 材料硬度[邵氏 A］ | 72 (Shore A) |
| 吸盘折数 | 2.5 |

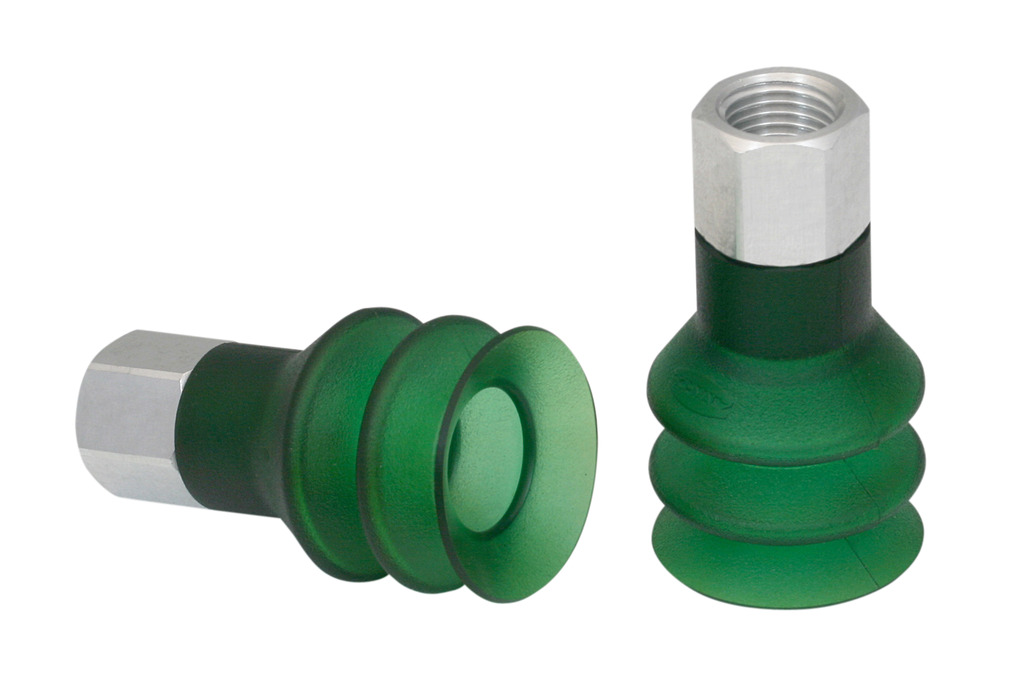

FSG 30 VU1-72 G1/4-IG
物料号: 10.01.06.00166
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 30 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 材料硬度[邵氏 A］ | 72 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G1/4"-F |
| 吸盘折数 | 2.5 |

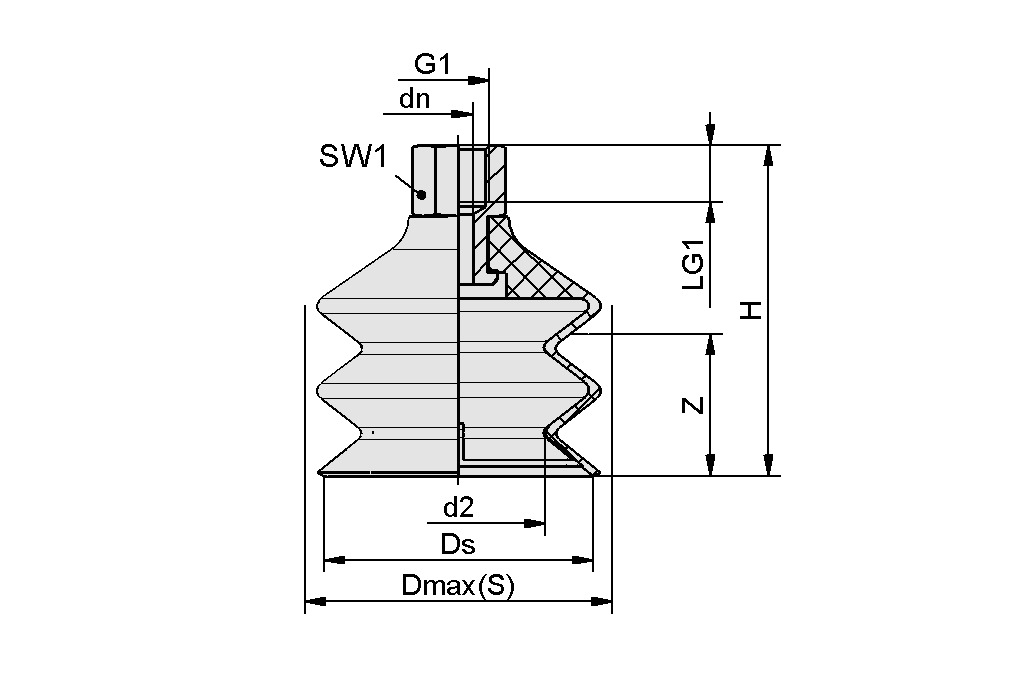

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 15 mm |
| dn | 3.5 mm |
| 最大值（S） | 31.5 mm |
| Ds | 29 mm |
| G1 | G1/4"-F |
| H | 55 mm |
| LG1 | 12 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 15 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 13.5 N |
| 拉脱力 | 32 N |
| 卷数 | 8.5 cm³ |
| 工件最小半径（凸面） | 25 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 30 |
| 螺纹接头系列 | N 013 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 材料硬度[邵氏 A］ | 72 Shore A |
| 重量 | 16.6 g |
| 吸盘折数 | 2.5 |
| 产品系列 | FSG |
文件
文件
备件
SA-NIP N013 G1/4-IG DN35010.01.06.00180吸盘接头
| 螺纹 G1 | G1/4"-F |
| 装配长度 | 15 (mm) |
| 材料 | 铝 |
| 外部直径 D | 12.5 (mm) |
| 公称尺寸 | 350 |
| SW2 | 5 (mm) |
FG 30 VU1-72 N01310.01.06.00173波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 30 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 材料硬度[邵氏 A］ | 72 (Shore A) |
| 吸盘折数 | 2.5 |
