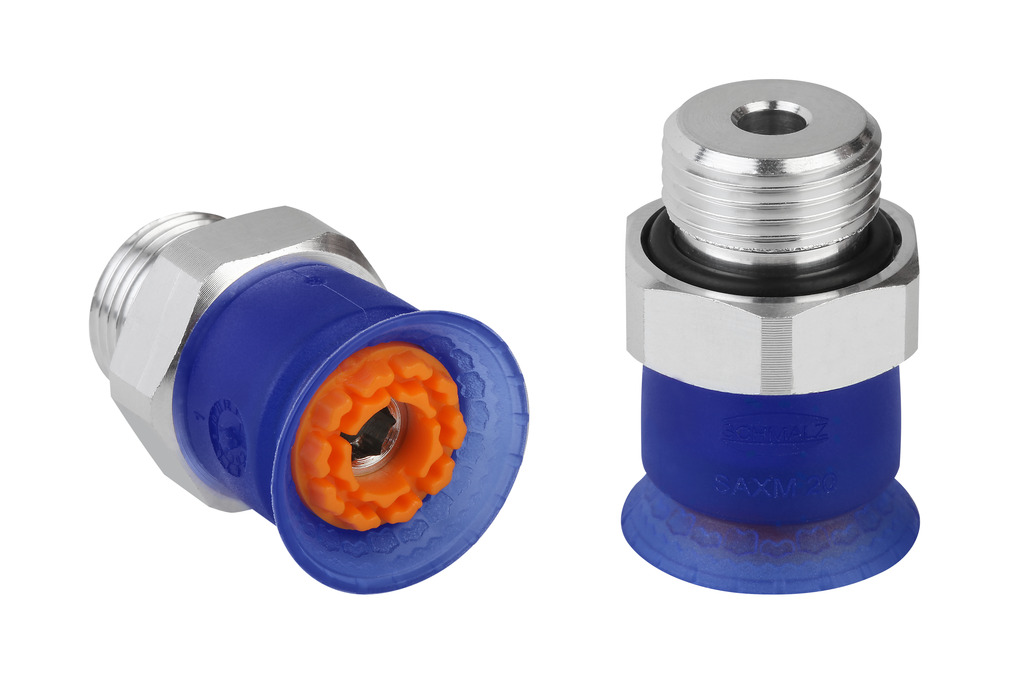

SAXM 20 ED-85 G3/8-AG
物料号: 10.01.19.00102
高速钟形吸盘（圆形），擅长动态搬运光滑、油性表面工件
| 尺寸 | 20 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G3/8-AG |

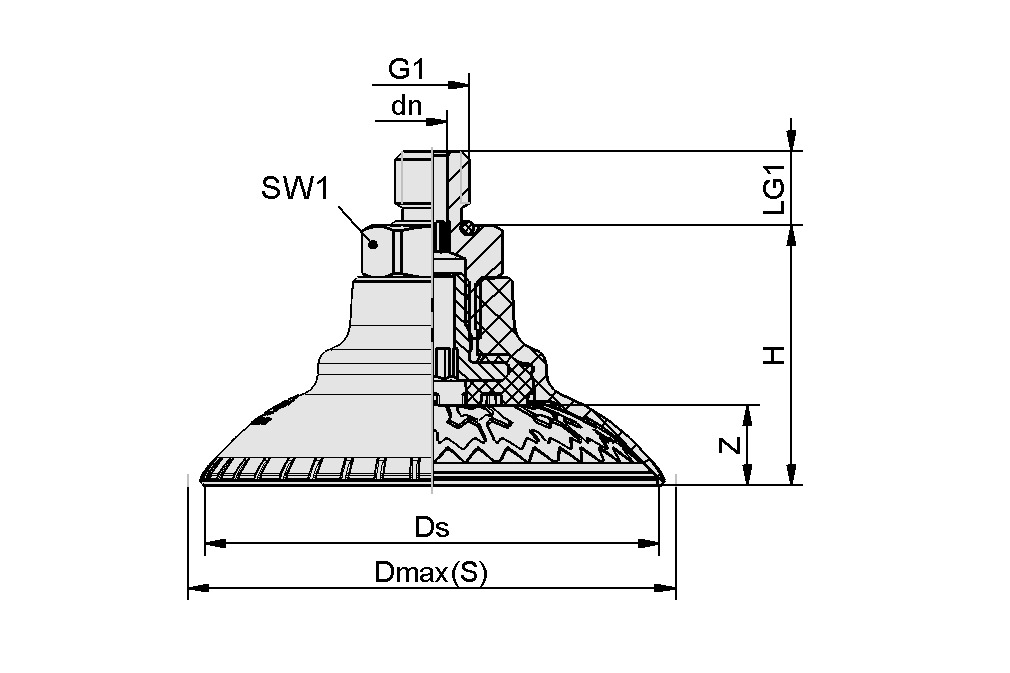

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 5.1 mm |
| 最大值（S） | 26 mm |
| Ds | 21.8 mm |
| G1 | G3/8"-M |
| H | 24.2 mm |
| LG1 | 10 mm |
| SW1 | 22 mm |
| Z（吸盘行程） | 3 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 20 N |
| 横向剪力 | 15 N |
| 油性表面的横向剪力 | 20 N |
| 卷数 | 1.55 cm³ |
| 工件最小半径（凸面） | 20 mm |
| 软管直径（建议）d | 5 mm |
| 尺寸 | 20 |
| 连接 | G3/8"-M |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 Shore A |
| 重量 | 20.4 g |
| 产品系列 | SAXM |
文件
文件

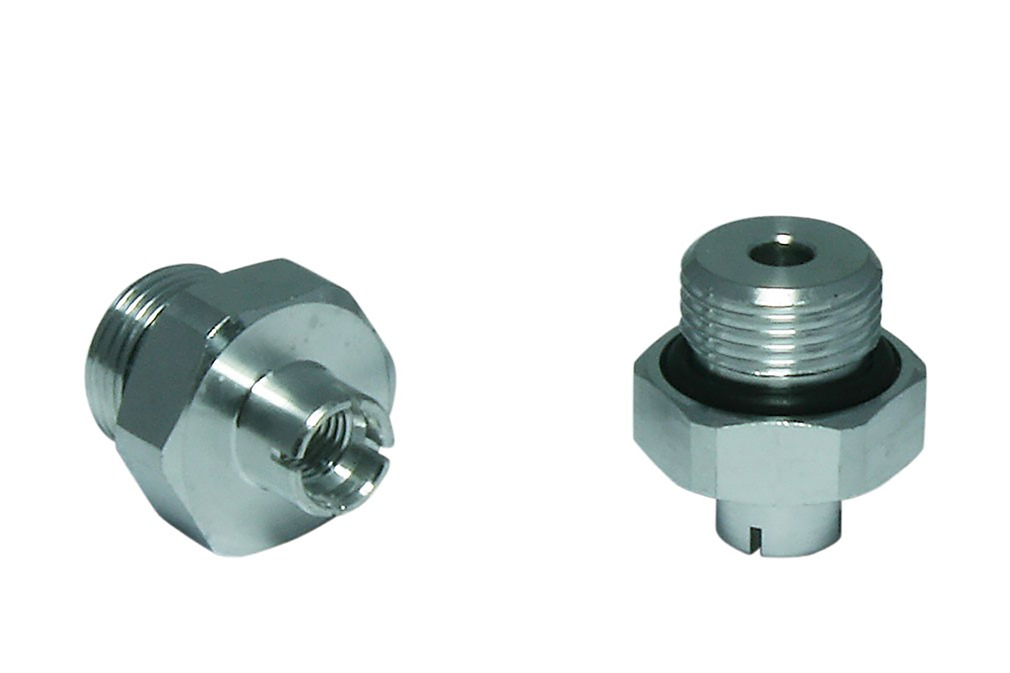

备件
SAXM 20 ED-85 SC04510.01.19.00003高速钟形吸盘（圆形），擅长动态搬运光滑、油性表面工件
| 尺寸 | 20 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 (Shore A) |
