SAX 60 ED-85 G3/8-IG
物料号: 10.01.19.00152
高速钟形吸盘（圆形），擅长动态搬运光滑、油性表面工件
| 尺寸 | 60 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 (Shore A) |
| 连接 | G3/8"-F |
| 吸盘折数 | 0 |

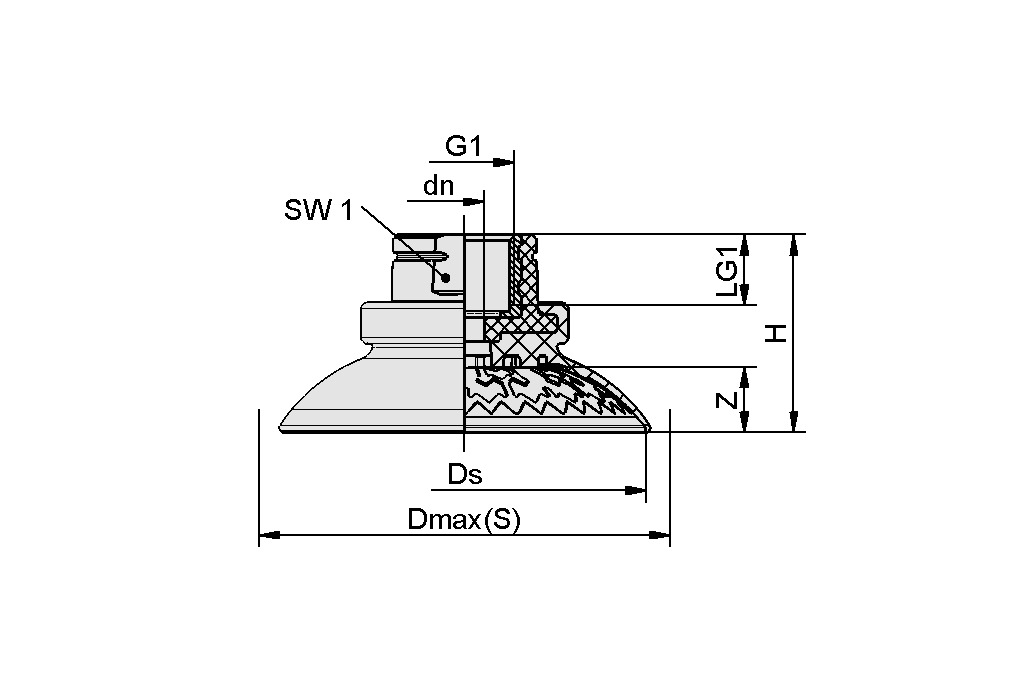

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 6.75 mm |
| 最大值（S） | 69.7 mm |
| Ds | 61.5 mm |
| G1 | G3/8"-F |
| H | 33.4 mm |
| LG1 | 12 mm |
| SW1 | 22 mm |
| Z（吸盘行程） | 10.9 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 154 N |
| 横向剪力 | 107 N |
| 油性表面的横向剪力 | 155 N |
| 卷数 | 25.2 cm³ |
| 工件最小半径（凸面） | 30 mm |
| 尺寸 | 60 |
| 连接 | G3/8"-F |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 Shore A |
| 重量 | 29.5 g |
| 产品系列 | SAX |
