SAOG 60x20 NBR-45 G3/8-AG
物料号: 10.01.01.11758
波纹吸盘（椭圆），高速动态搬运表面弧形、油性工件
| 尺寸（长 x 宽） | 60 x 20 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 45 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G3/8-AG |

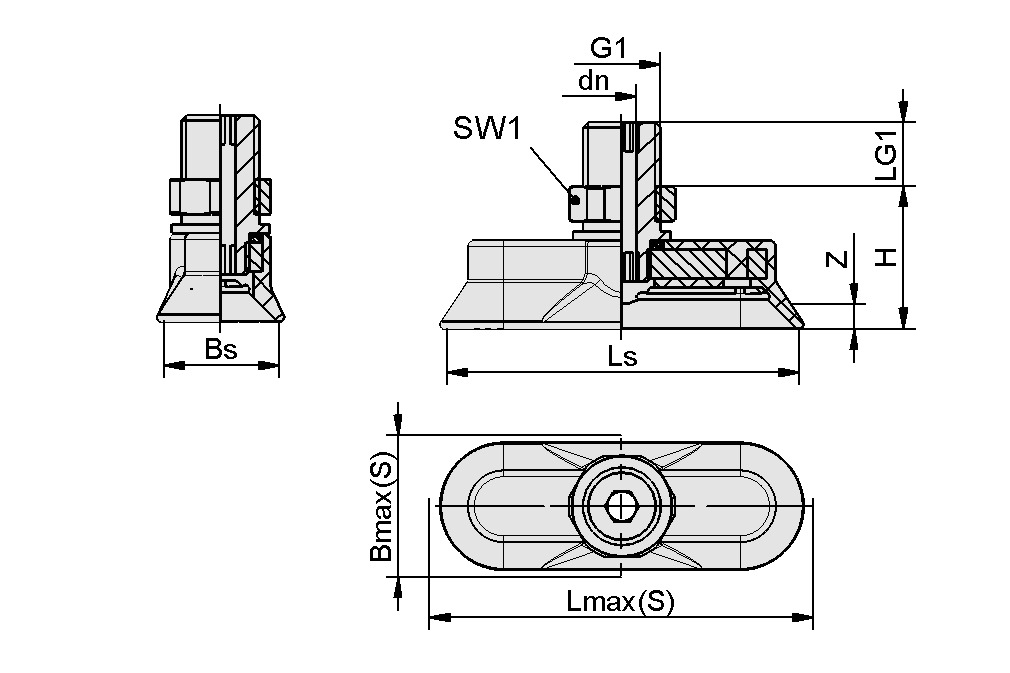

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 26 mm |
| Bs | 20 mm |
| dn | 5 mm |
| G1 | G3/8"-M |
| H | 21 mm |
| LG1 | 8 mm |
| Lmax.(S) | 66 mm |
| Ls | 60 mm |
| SW1 | 22 mm |
| Z（吸盘行程） | 4.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 56 N |
| 横向剪力 | 35 N |
| 油性表面的横向剪力 | 10 N |
| 卷数 | 4.86 cm³ |
| 工件最小半径（凸面） | 12.5 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸（长 x 宽） | 60 x 20 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 重量 | 29.9 g |
| 吸盘折数 | 0 |
| 产品系列 | SAOG |
