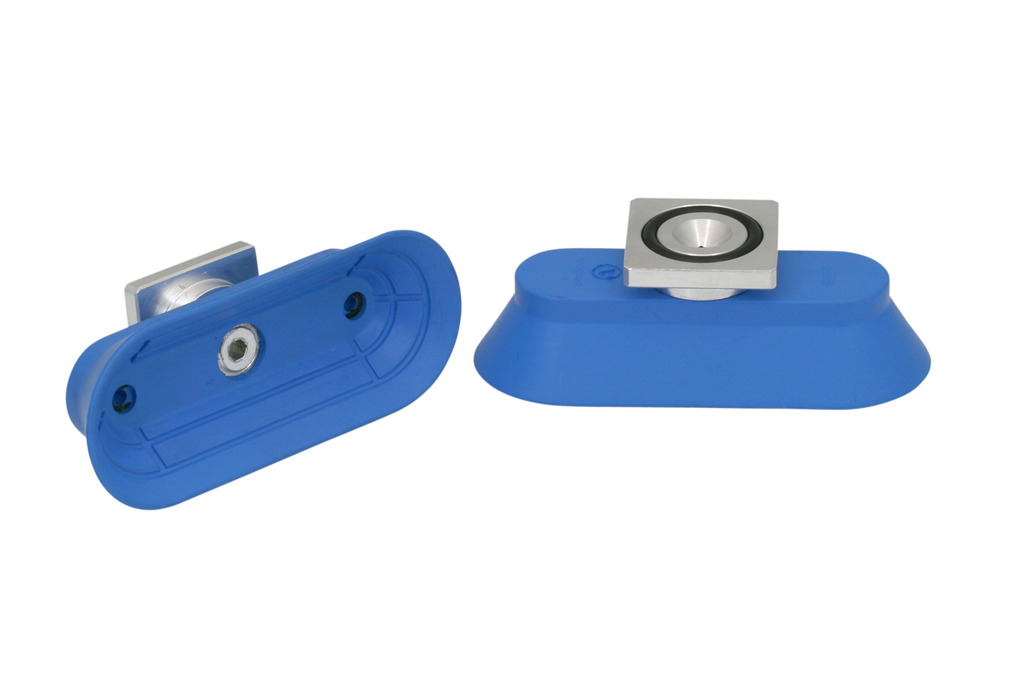

SAOG 95x40 NBR-45 RA
物料号: 10.01.01.11669
钟形吸盘（椭圆形），非常动态地处理光滑和油性的工件
| 尺寸（长 x 宽） | 95 x 40 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 45 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | RA |

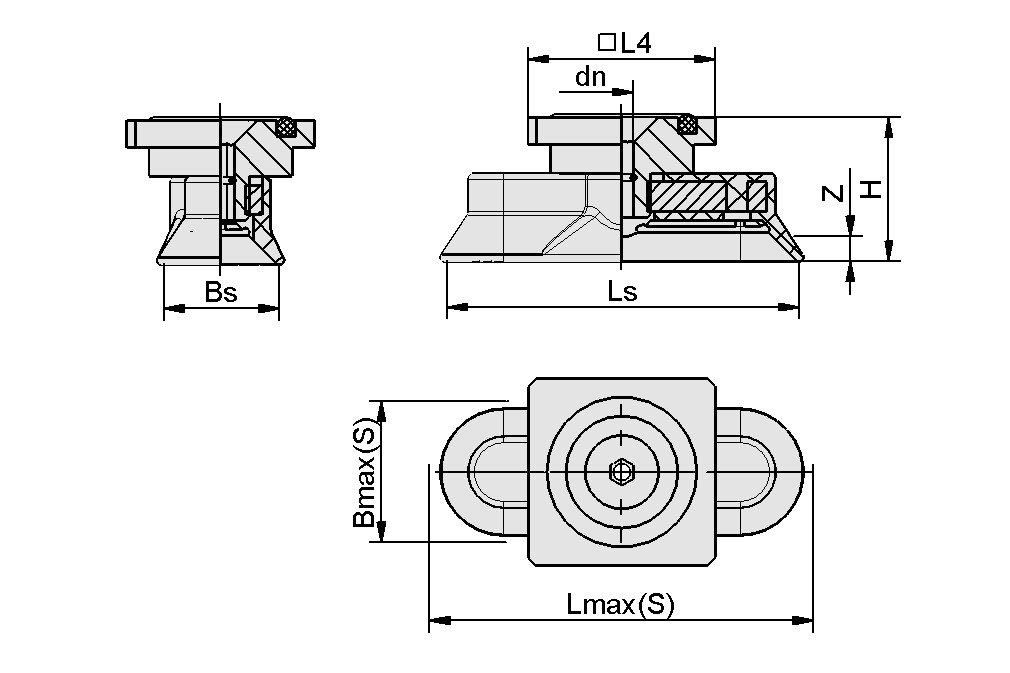

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 46 mm |
| Bs | 40 mm |
| dn | 4 mm |
| H | 30.5 mm |
| L4 | 31.8 mm |
| Lmax.(S) | 102 mm |
| Ls | 95 mm |
| Z（吸盘行程） | 6 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 165 N |
| 横向剪力 | 97 N |
| 油性表面的横向剪力 | 68 N |
| 卷数 | 26.9 cm³ |
| 工件最小半径（凸面） | 25 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸（长 x 宽） | 95 x 40 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 重量 | 53.9 g |
| 吸盘折数 | 0 |
| 产品系列 | SAOG |
