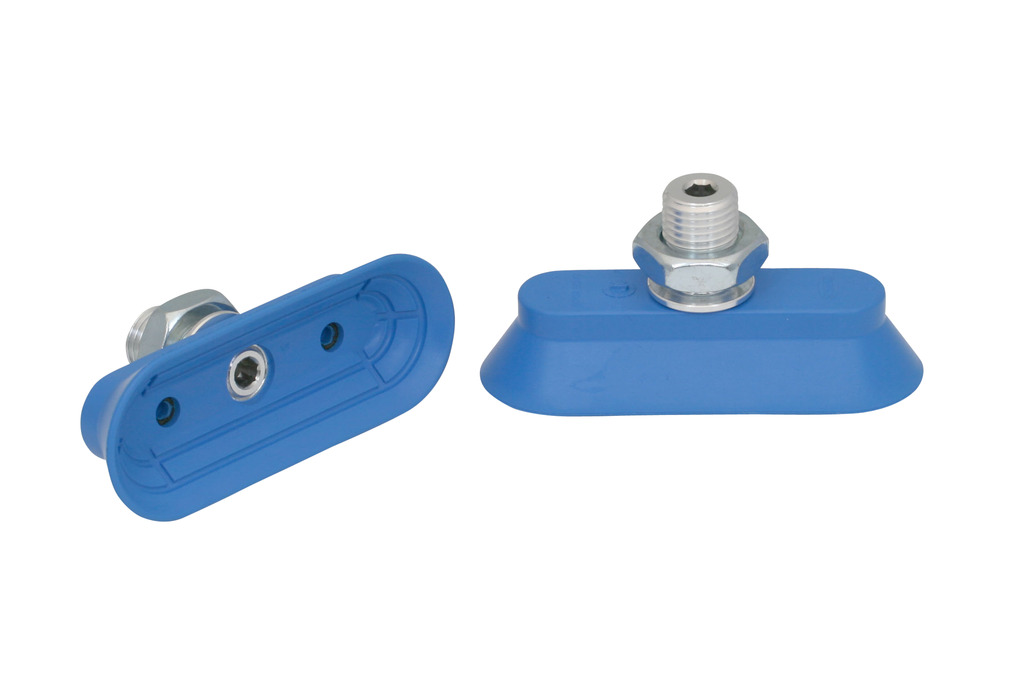

SAOG 80x30 NBR-45 M14x1.5-AG
物料号: 10.01.01.11655
钟形吸盘（椭圆形），非常动态地处理光滑和油性的工件
| 尺寸（长 x 宽） | 80 x 30 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 45 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | M14x1.5-AG |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 36 mm |
| Bs | 30 mm |
| dn | 5.2 mm |
| G1 | M14x1.5-M |
| H | 26.5 mm |
| LG1 | 10 mm |
| Lmax.(S) | 86 mm |
| Ls | 80 mm |
| SW1 | 22 mm |
| Z（吸盘行程） | 10 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 105 N |
| 横向剪力 | 65 N |
| 油性表面的横向剪力 | 45 N |
| 卷数 | 13.2 cm³ |
| 工件最小半径（凸面） | 20 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸（长 x 宽） | 80 x 30 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 重量 | 44.7 g |
| 吸盘折数 | 0 |
| 产品系列 | SAOG |
