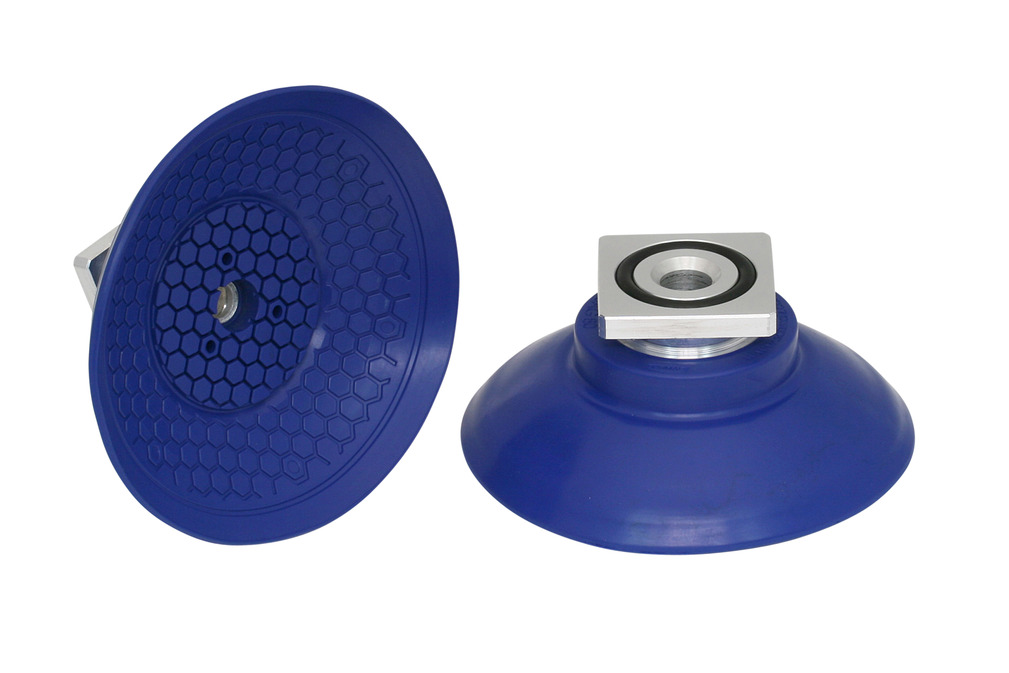

SAG 80 NBR-60 RA
物料号: 10.01.01.12173
钟形吸盘（圆形），紧密贴合大曲面表面工件
| 尺寸 | 80 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | RA |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 6 mm |
| 最大值（S） | 90.7 mm |
| Ds | 83 mm |
| H | 34.7 mm |
| L4 | 31.8 mm |
| Z（吸盘行程） | 12.8 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 217 N |
| 横向剪力 | 284 N |
| 油性表面的横向剪力 | 167 N |
| 卷数 | 44 cm³ |
| 工件最小半径（凸面） | 70 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 80 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 吸盘折数 | 0 |
| 重量 | 54.8 g |
| 产品系列 | SAG |
