RED-NIP G3/8-AG G1/4-AG AL10.01.10.00182缩小乳头(管状)
| 螺纹 G1 | G3/8"-M |
| 螺纹 G2 | G1/4"-M |
| 材料 | 铝 |
| 长度 L | 25 (mm) |
| 公称直径 dn | 6.1 (mm) |
SAG 60 NBR-60 G1/4-AG
物料号: 10.01.01.12167
钟形吸盘（圆形），紧密贴合大曲面表面工件
| 尺寸 | 60 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G1/4-AG |

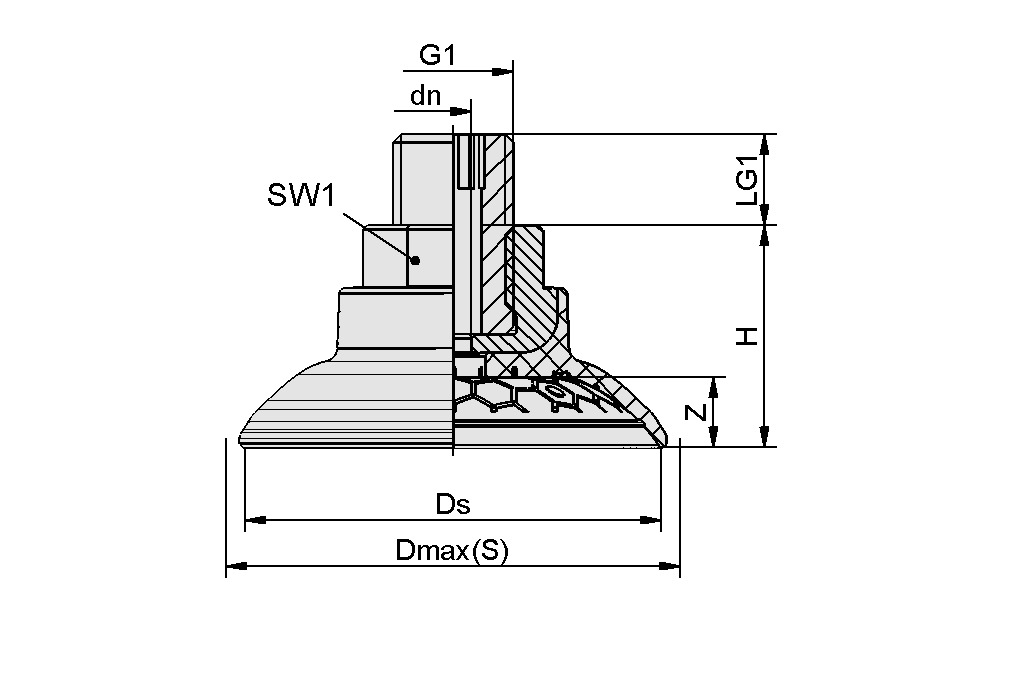

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 6 mm |
| 最大值（S） | 70.5 mm |
| Ds | 63.5 mm |
| G1 | G1/4"-M |
| H | 31 mm |
| LG1 | 10 mm |
| SW1 | 22 mm |
| Z（吸盘行程） | 10.6 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 122 N |
| 横向剪力 | 153 N |
| 油性表面的横向剪力 | 80 N |
| 卷数 | 22 cm³ |
| 工件最小半径（凸面） | 50 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 60 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 吸盘折数 | 0 |
| 重量 | 40.2 g |
| 产品系列 | SAG |
文件
文件
备件
SAG 60 NBR-60 G3/8-IG10.01.01.12166钟形吸盘（圆形），紧密贴合大曲面表面工件
| 尺寸 | 60 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G3/8-IG |
