SAB 22 HT1-60 G1/4-AG
物料号: 10.01.06.02753
波纹吸盘(圆形),无痕搬运
尺寸 | 22 |
吸盘胶皮材料 | 高温材料 HT1 |
材料硬度[邵氏 A] | 60 (Shore A) |
螺纹接头材料 | 铝 |
连接 | G1/4-AG |
吸盘折数 | 1.5 |

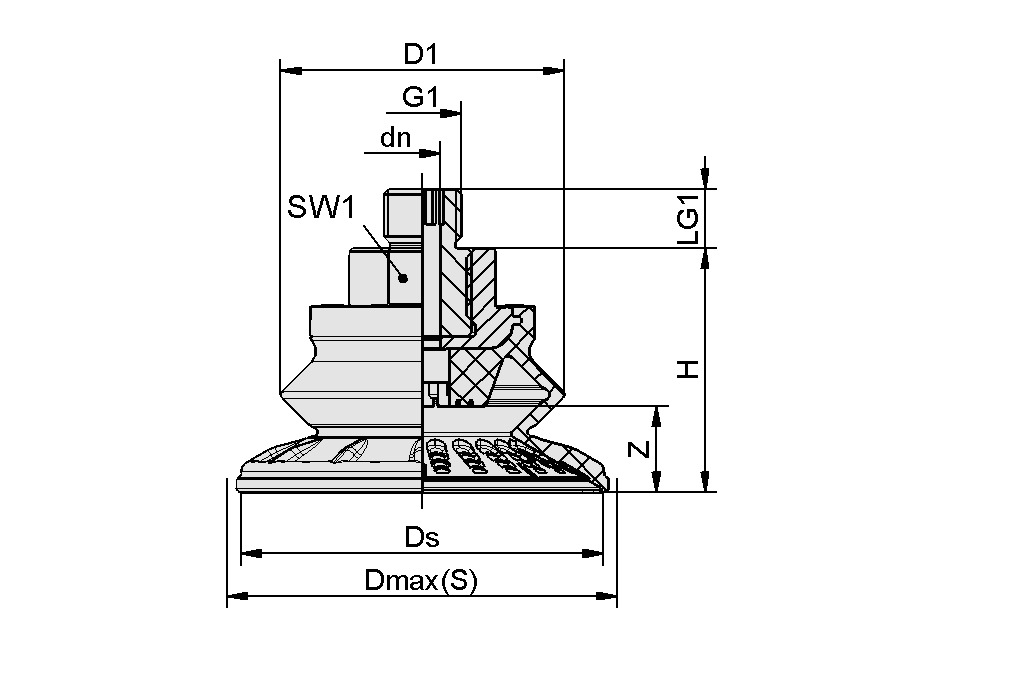

设计参数
设计参数

属性 | 价值 |
---|---|
dn | 3.5 mm |
D1 | 22 mm |
最大值(S) | 24 mm |
Ds | 20.6 mm |
G1 | G1/4"-M |
H | 25 mm |
LG1 | 10 mm |
SW1 | 16 mm |
Z(吸盘行程) | 5.8 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
吸力(-600 mbar) | 16 N |
拉脱力 | 24 N |
横向剪力 | 18 N |
油性表面的横向剪力 | 6 N |
卷数 | 1.5 cm³ |
工件最小半径(凸面) | 20 mm |
软管直径(建议)d | 4 mm |
尺寸 | 22 |
吸盘折数 | 1.5 |
吸盘胶皮材料 | 高温材料 HT1 |
材料硬度[邵氏 A] | 60 Shore A |
重量 | 7 g |
产品系列 | SAB |
