真空吸盘SAB HT1,多种吸盘直径可选,发货前吸盘接头和橡胶件已经硫化固定成一体。

请稍后再试,或联系当地联系人。

SAB 125 HT1-60 G3/8-IG

物料号: 10.01.06.02729

波纹吸盘(圆形),无痕搬运

尺寸125
吸盘胶皮材料高温材料 HT1
材料硬度[邵氏 A]60 (Shore A)
螺纹接头材料
连接G3/8-IG
吸盘折数1.5

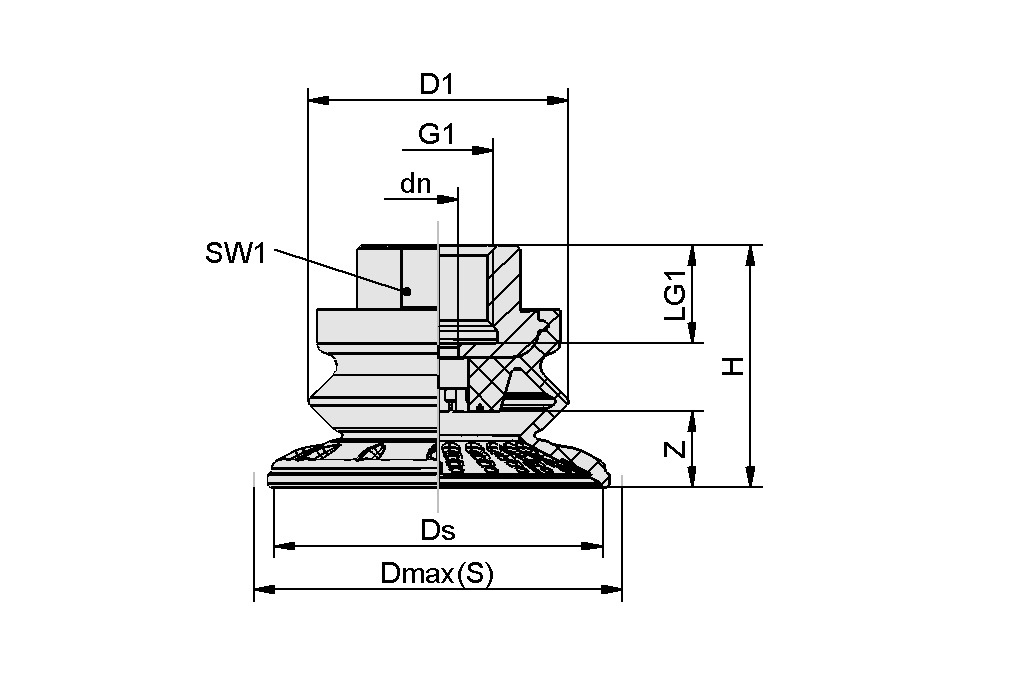

设计参数
Design image
属性 价值
dn 9  mm
D1 94  mm
最大值(S) 135  mm
Ds 126  mm
G1 G3/8"-F
H 67.8  mm
LG1 15  mm
SW1 22  mm
Z(吸盘行程) 32  mm
技术参数
属性 价值
吸力(-600 mbar) 250  N
拉脱力 558  N
横向剪力 352  N
油性表面的横向剪力 335  N
卷数 220  cm³
工件最小半径(凸面) 140  mm
软管直径(建议)d 9  mm
尺寸 125
吸盘折数 1.5
吸盘胶皮材料 高温材料 HT1
材料硬度[邵氏 A] 60  Shore A
重量 170.2  g
产品系列 SAB
注意:吸力:规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值,不包括安全系数 软管直径:推荐的软管直径指的是长度约为 2 米的软管。
