DR-PSSG 350x250 SI-5510.01.54.00061袋子夹持器的密封环
| 密封材料 | 硅SI |
| 使用結構設計 | PSSG |
| 长度 L | 350 (mm) |
| 宽度 B | 250 (mm) |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
- 新的

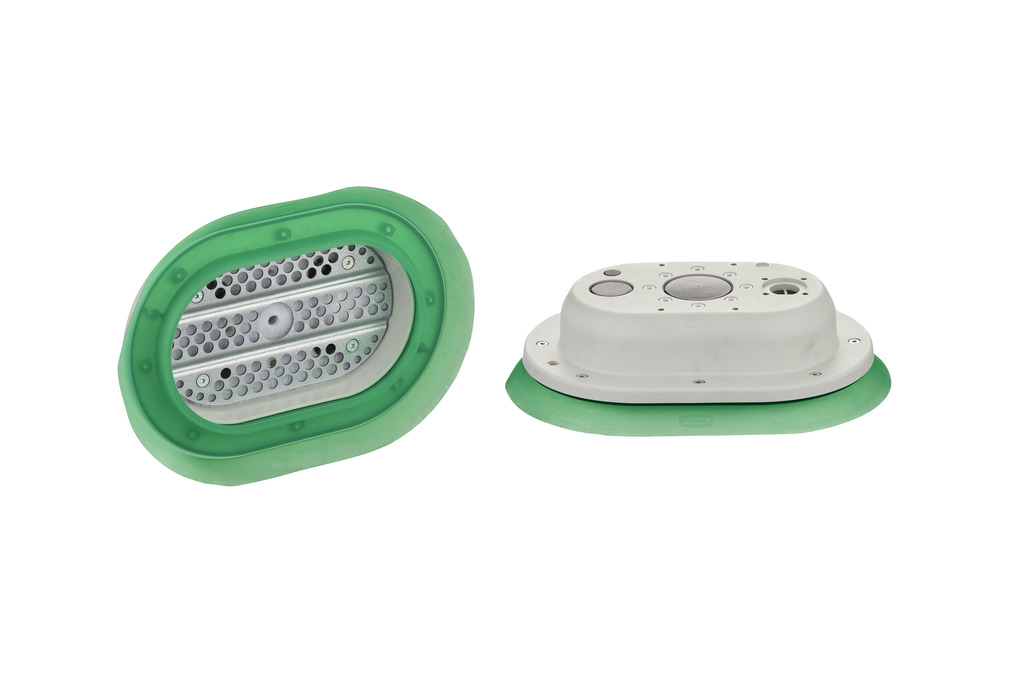

PSSG M 350x250 SI-55 M6-IG
物料号: 10.01.54.00036
用于处理纸袋、布袋和塑料袋的吸垫
| 形状 | 外部安装产生真空装置 |
| Ls | 350 (mm) |
| 吸盘胶皮宽度 Bs | 250 (mm) |
| 高度 H | 38 (mm) |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 附加功能吸盘胶皮 | NFC-TAG |
| 螺纹 G4 | M6-F |

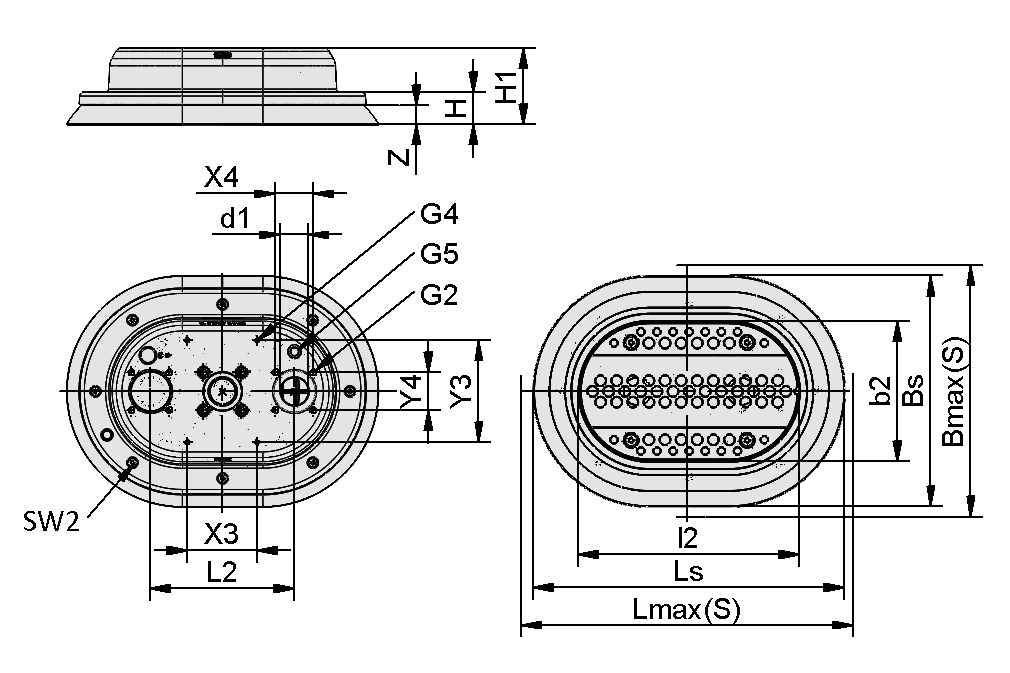

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| b2 | 143 mm |
| 最大值（S） | 257 mm |
| Bs | 250 mm |
| d1 | 26.5 mm |
| G2 | M5-F |
| G4 | M6-F |
| G5 | M5-F |
| H | 38 mm |
| H1 | 91 mm |
| L2 | 155 mm |
| l2 | 243 mm |
| Ls | 350 mm |
| Lmax.(S) | 357 mm |
| SW2 | 4 mm |
| X3 | 65 mm |
| X4 | 35 mm |
| Y3 | 105 mm |
| Y4 | 35 mm |
| Z（吸盘行程） | 17 mm |
| NFC-TAG |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 尺寸（长 x 宽） | 350x250 |
| 形状 | M |
| 形状 | 外部安装产生真空装置 |
| 材料 | SI |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 升降能力（水平式） | 30 kg |
文件
文件
备件
- 新的
- 新的
DR-PSSG 350x250 NBR-6010.01.54.00060袋子夹持器的密封环
| 密封材料 | 丁腈橡胶 |
| 使用結構設計 | PSSG |
| 长度 L | 350 (mm) |
| 宽度 B | 250 (mm) |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
- 新的
- 新的
- 新的
- 新的
辅料
- 新的
MOD-FLAN 175x134 PSSG FL-410.01.54.00105
| 长度 L | 175 (mm) |
| 宽度 B | 134 (mm) |
| 高度 H | 90.5 (mm) |
| 使用結構設計 | PSSG |
| 形状 | 浮动 |
| 升降梯能力 | 30 (kg) |
| 弹簧弹性系数 | 0.529 (N/mm) |
- 新的
- 新的
SCHL-AN W 32.5-47x47x35 PSSG10.01.54.00050真空软管接头（弯型)
| 形状配件 | 角度 |
| 外部直径 D | 32.5 (mm) |
| 高度 H | 35 (mm) |
| 孔径 Y1 | 35 (mm) |
| 孔径 X1 | 35 (mm) |
| 使用結構設計 | PSSG |
- 新的
SCHL-AN 32.5-47x47x48 PSSG10.01.54.00038软管连接-直接安装
| 外部直径 D | 32.5 (mm) |
| 高度 H | 48 (mm) |
| 孔径 Y1 | 35 (mm) |
| 孔径 X1 | 35 (mm) |
| 使用結構設計 | PSSG |
- 新的
- 新的
VSi V D M8-410.06.02.00577真空压力开关，2个数字输出信号，IO-LINK功能
| 测量范围 [bar] | -1,0 ... 0,0 bar |
| 结构真空开关 | 带显示屏 |
| 电气的连接 | 4针M8公插头 |
| 说明 | 2xLED |
| 防护类型 IP | IP 65 |
ASK-S B-M8-4 1500 S-M12-4 PUR21.04.05.00075连接电缆ASK-S B-M8-4 15 M12-4 PUR;für VS - SCP 15
| 电气的连接 | M8插座，4极 |
| 电缆长度 | 1500 (mm) |
| 连接 2 | 插头 M12，4 孔 |
| 材料 软管 | PUR 电缆 |
EVE-TR 80 AC3 IE3-TYP1 F10.03.01.00337无油真空泵，固定抽吸速率，低维护
| 当前类型 | 三相电流 |
| 50 Hz的声音级别 | 72 (dB(A)) |
| 50 Hz电压 | D230 V / Y400 V ±10 % |
| 电压 60 Hz | S065 |
| 60 Hz电压 | D265 V / Y460 V ±10 % |
| 吸率（50 Hz） | 67 (m³/h) |
| 吸率（60 Hz） | 78.5 (m³/h) |
| 真空（50 Hz） | -900 (mbar) |
| 额定功率 50 Hz | 2.2 (kW) |
| 额定功率 60 Hz | 2.6 (kW) |
| 结构 | IE3:EU/CN/IND |
| 与 | 无过滤器 |
| 批准 | IE3 |
| 重量 | 78 (kg) |
EVE-TR 80 AC3 IE3-TYP2 F10.03.01.00338无油真空泵，固定抽吸速率，低维护
| 当前类型 | 三相电流 |
| 电压 60 Hz | S067 |
| 60 Hz电压 | YY230 / Y460 V ±10 % |
| 吸率（60 Hz） | 78.5 (m³/h) |
| 额定功率 60 Hz | 2.6 (kW) |
| 结构 | IE3:美国/加拿大 |
| 与 | 无过滤器 |
| 批准 | UL/CSA |
| 重量 | 86 (kg) |
EVE-TR 80 AC3 IE3-TYP3 F10.03.01.00382无油真空泵，固定抽吸速率，低维护
| 当前类型 | 三相电流 |
| 50 Hz的声音级别 | 72 (dB(A)) |
| 50 Hz电压 | D200 / Y350 V ±10 % (不带 IE3) |
| 电压 60 Hz | S069 |
| 60 Hz电压 | D220 V / Y380 - 400 V ±10 % |
| 吸率（50 Hz） | 67 (m³/h) |
| 吸率（60 Hz） | 78.5 (m³/h) |
| 真空（50 Hz） | -900 (mbar) |
| 额定功率 50 Hz | 2.2 (kW) |
| 额定功率 60 Hz | 2.6 (kW) |
| 结构 | IE3:JPN/KOR/BRA |
| 与 | 无过滤器 |
| 批准 | UL/CSA |
| 重量 | 86 (kg) |
VSL 42-32 PU-DS-AS TR10.07.09.00036真空压缩空气管
| 外部直径 D | 42 (mm) |
| 内径 d | 32 (mm) |
| 最大长度 | 20 (m) |
| 材料 软管 | 聚氨酯、螺旋钢丝、防静电 |
| 最小弯曲半径 | 25 (mm) |
| 压力范围（操作手柄压力） [bar] | -0,95 ... 3,20 bar |
| 操作手柄的工作温度 | -40 ... 90 °C |
| 颜色 | 透明色 |
