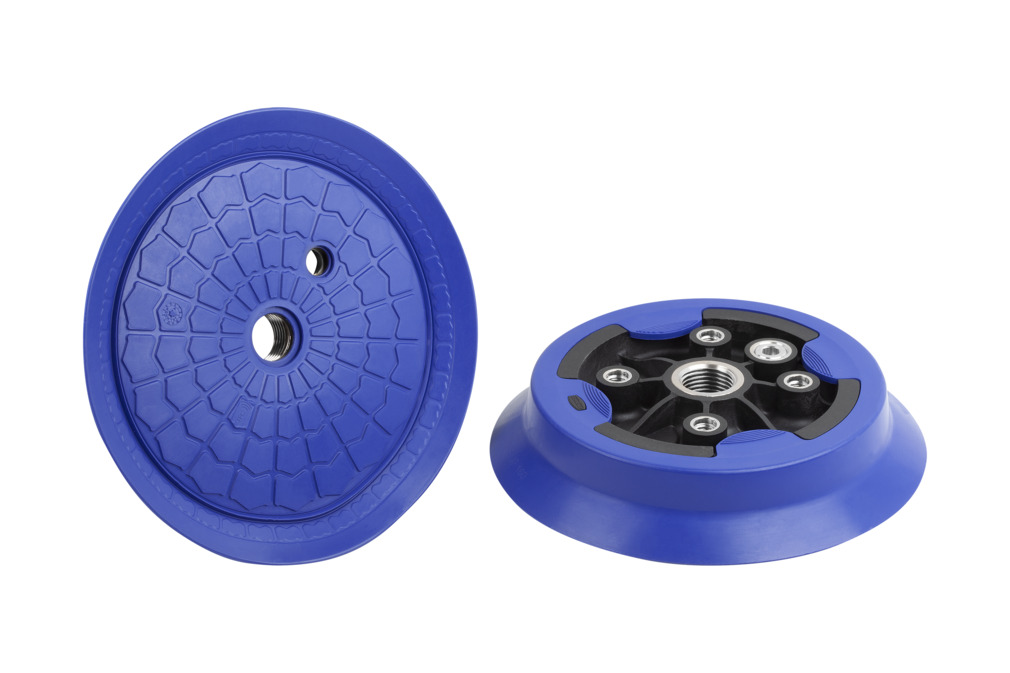

SUF 160 NBR-60 G1/2-IG VRS
物料号: 10.01.01.14330
真空吸盘（圆形），通用款，用于光滑或轻度粗糙表面工件
| 尺寸 | 160 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 吸盘胶皮区域 | 226 (cm²) |
| 载有 | 螺丝插头 |

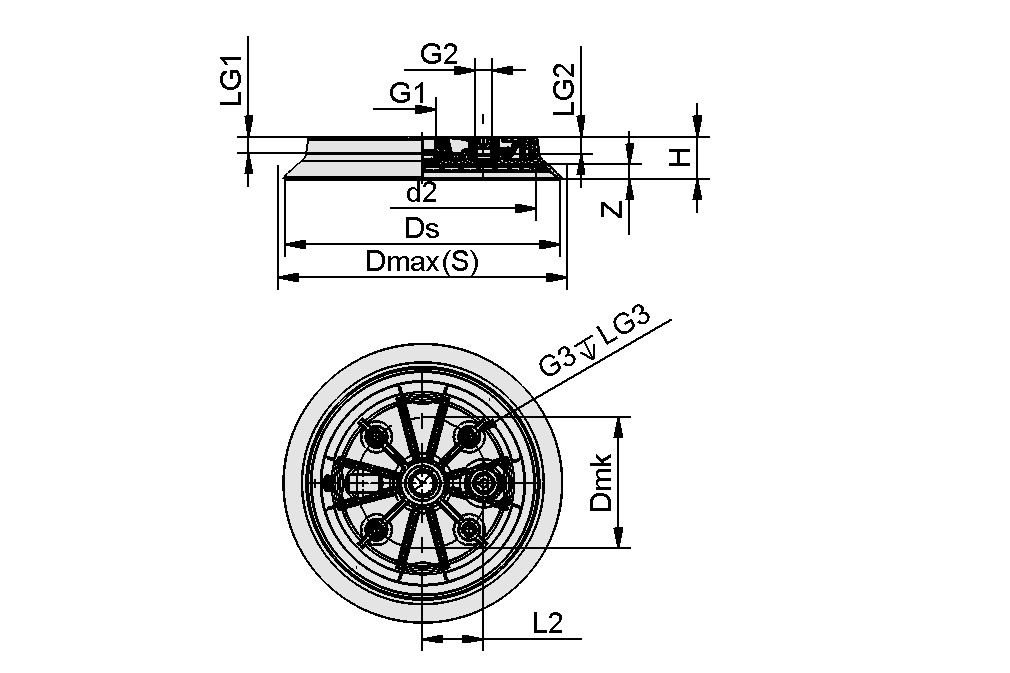

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 130 mm |
| 最大值（S） | 170 mm |
| Dmk | 66.5 mm |
| Ds | 160 mm |
| G1 | G1/2"-F |
| G2 | G1/4"-F |
| G3 | M8-F |
| H | 30 mm |
| L2 | 32.5 mm |
| LG1 | 14 mm |
| LG2 | 11.8 mm |
| LG3 | 11.1 mm |
| Z（吸盘行程） | 9 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 产品系列 | SUF |
| 尺寸 | 160 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 卷数 | 176 cm³ |
| 吸力 d2 | 790 N |
| 吸力（-600 mbar） | 1,200 N |
| 工件最小半径（凸面） | 400 mm |
| 软管直径（建议）d | 12 mm |
| 重量 | 387 g |
文件
文件
备件
辅料
SIEB 15x0.8 MS-A2 0.103/0.0710.07.01.00211滤网可保护真空系统免受 污染
| 外部直径 D | 15 (mm) |
| 长度 L | 0.8 (mm) |
| 材料 | 黄铜 / 不锈钢 |
| 网眼尺寸 | 0.103 (mm) |
| 导线直径 | 0.06 (mm) |
