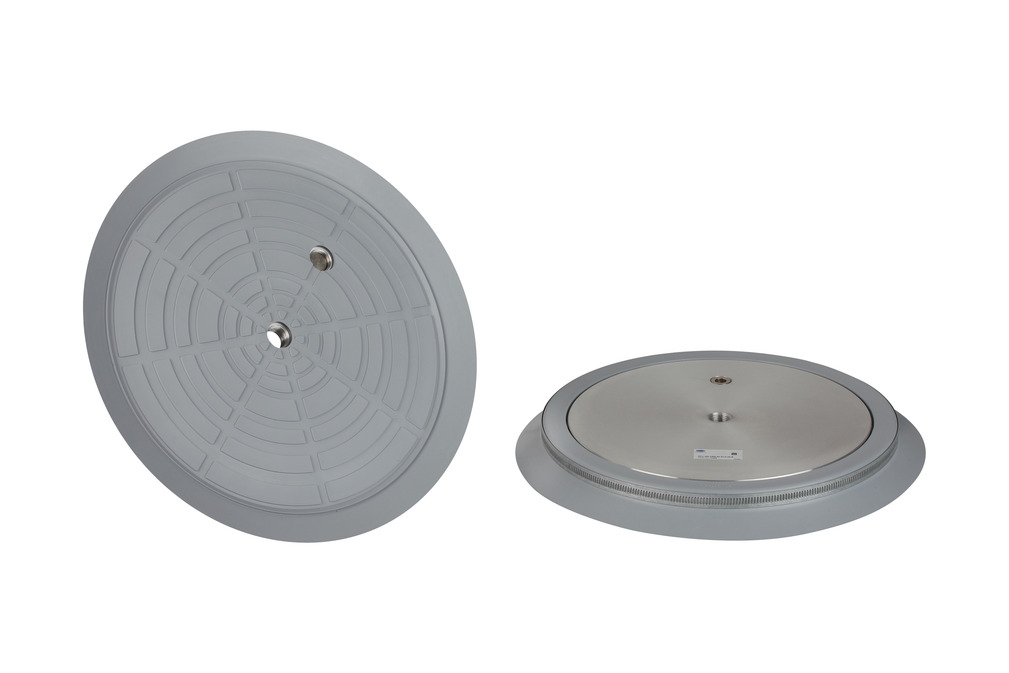

SPU 360 NBR-55 G1/2-IG B
物料号: 10.01.01.10588
吸盘（圆），通用型、 适用于光滑和略微粗糙的表面
| 尺寸 | 360 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 连接 | G1/2"-F |

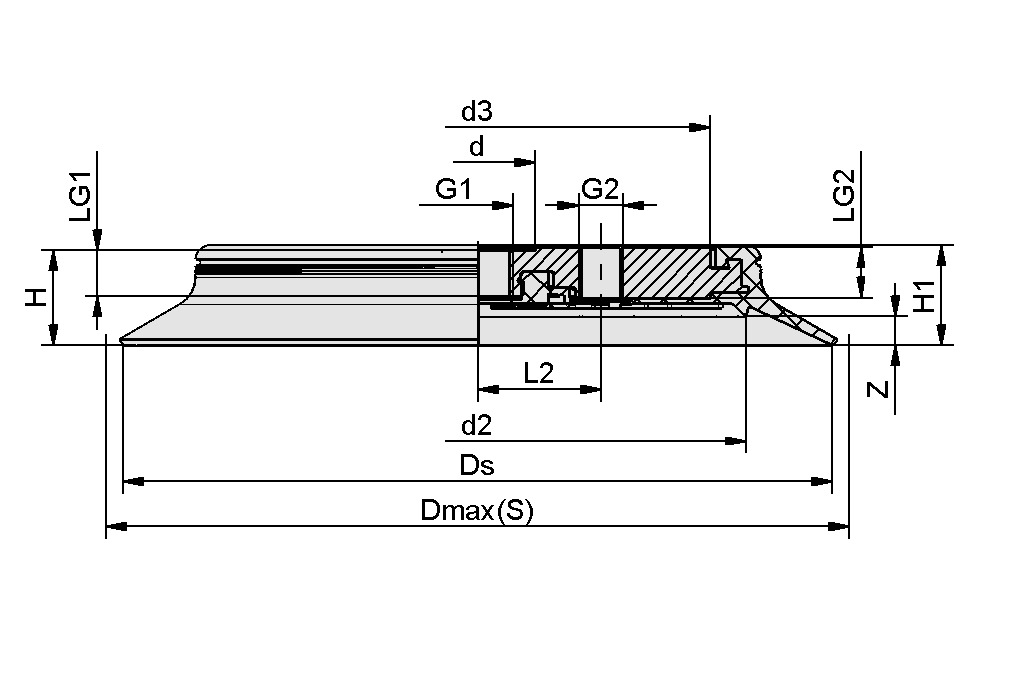

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 309 mm |
| d3 | 275 mm |
| 最大值（S） | 385 mm |
| Ds | 360 mm |
| G1 | G1/2"-F |
| G2 | G1/2"-F |
| H | 35 mm |
| H1 | 35.5 mm |
| L2 | 86 mm |
| LG1 | 17 mm |
| LG2 | 17 mm |
| Z（吸盘行程） | 12 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 5,500 N |
| 吸力 d2 | 4,730 N |
| 卷数 | 1,289 cm³ |
| 工件最小半径（凸面） | 3,000 mm |
| 软管直径（建议）d | 12 mm |
| 尺寸 | 360 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 3,660 g |
| 吸盘折数 | 0 |
| 产品系列 | SPU |
