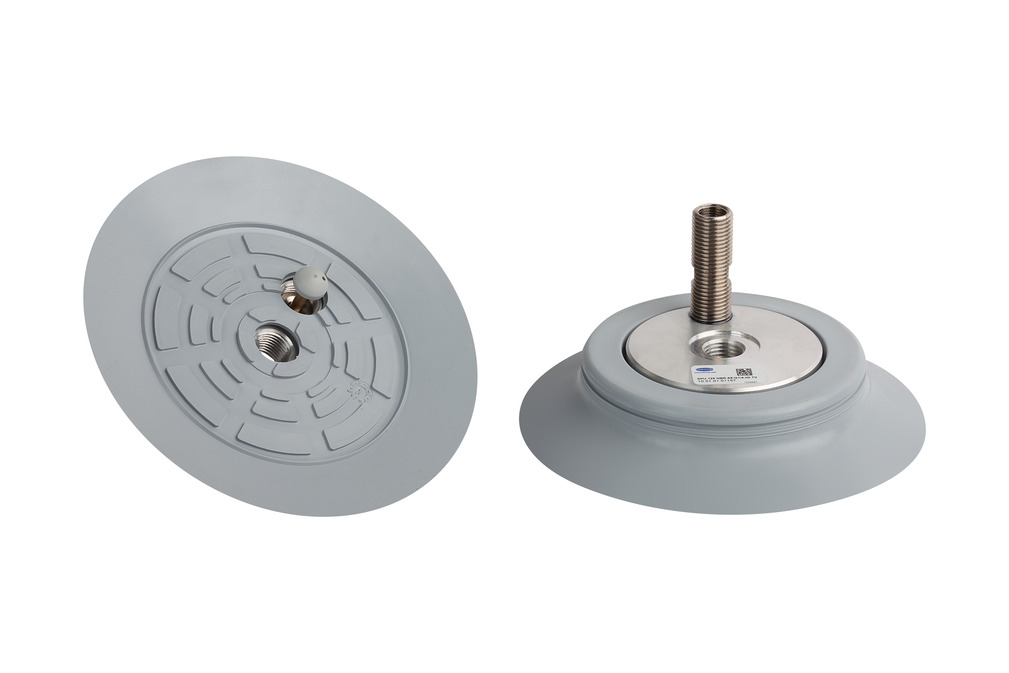

SPU 125 NBR-55 G1/4-IG TV

物料号: 10.01.01.01157

真空吸盘（圆形），通用款，用于光滑或轻度粗糙表面工件

尺寸	125
吸盘胶皮材料	丁腈橡胶 NBR
材料硬度[邵氏 A］	55 (Shore A)
连接	G1/4"-F

设计参数

Design image

属性	价值
d	22 mm
d2	83 mm
最大值（S）	132 mm
Ds	125 mm
G1	G1/4"-F
G2	G1/4"-M
G3	G1/8"-F
H	24.5 mm
H1	25.5 mm
L2	22 mm
LG1	13 mm
LG2	36 mm
LG3	6.5 mm
Z（吸盘行程）	7.5 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

技术参数

属性	价值
吸力（-600 mbar）	660 N
吸力 d2	365 N
卷数	75.4 cm³
工件最小半径（凸面）	220 mm
软管直径（建议）d	9 mm
尺寸	125
吸盘胶皮材料	丁腈橡胶 NBR
材料硬度[邵氏 A］	55 Shore A
重量	240 g
吸盘折数	0
产品系列	SPU

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
