SPU 210 NBR-55 G1/2-IG TV

物料号: 10.01.01.01149

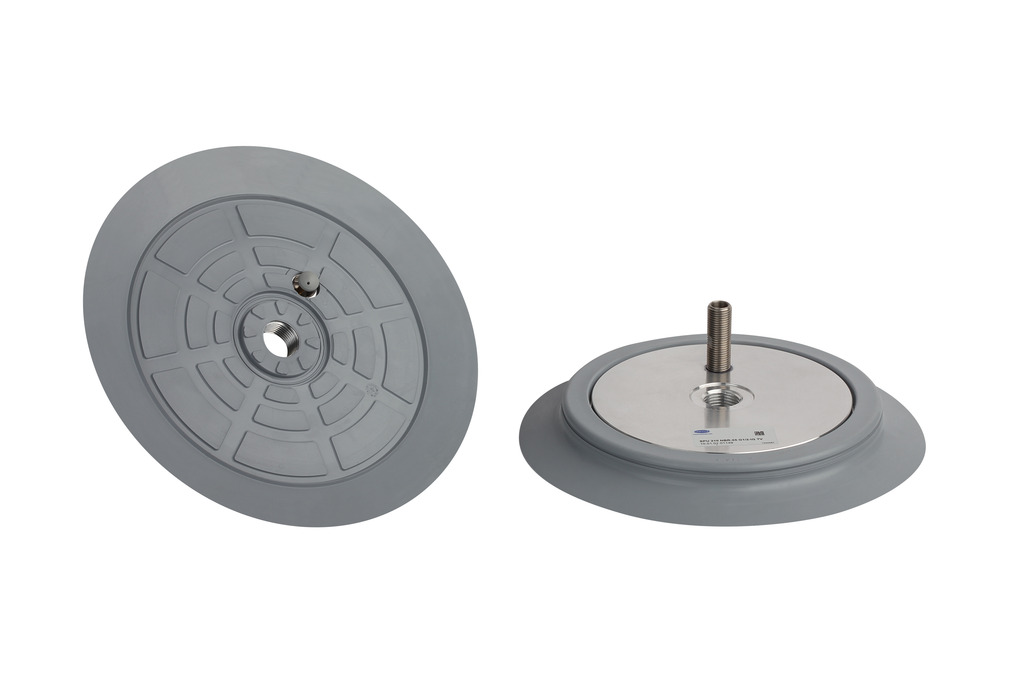

真空吸盘（圆形），通用款，用于光滑或轻度粗糙表面工件

尺寸	210
吸盘胶皮材料	丁腈橡胶 NBR
材料硬度[邵氏 A］	55 (Shore A)
连接	G1/2"-F

设计参数

Design image

属性	价值
d	34 mm
d2	163 mm
最大值（S）	220 mm
Ds	210 mm
G1	G1/2"-F
G2	G1/4"-M
G3	G1/8"-F
H	25.5 mm
H1	27 mm
L2	36.5 mm
LG1	13.5 mm
LG2	37.5 mm
LG3	9.5 mm
Z（吸盘行程）	8 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

技术参数

属性	价值
吸力（-600 mbar）	1,870 N
吸力 d2	1,250 N
卷数	192 cm³
工件最小半径（凸面）	750 mm
软管直径（建议）d	9 mm
尺寸	210
吸盘胶皮材料	丁腈橡胶 NBR
材料硬度[邵氏 A］	55 Shore A
重量	840 g
吸盘折数	0
产品系列	SPU

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
