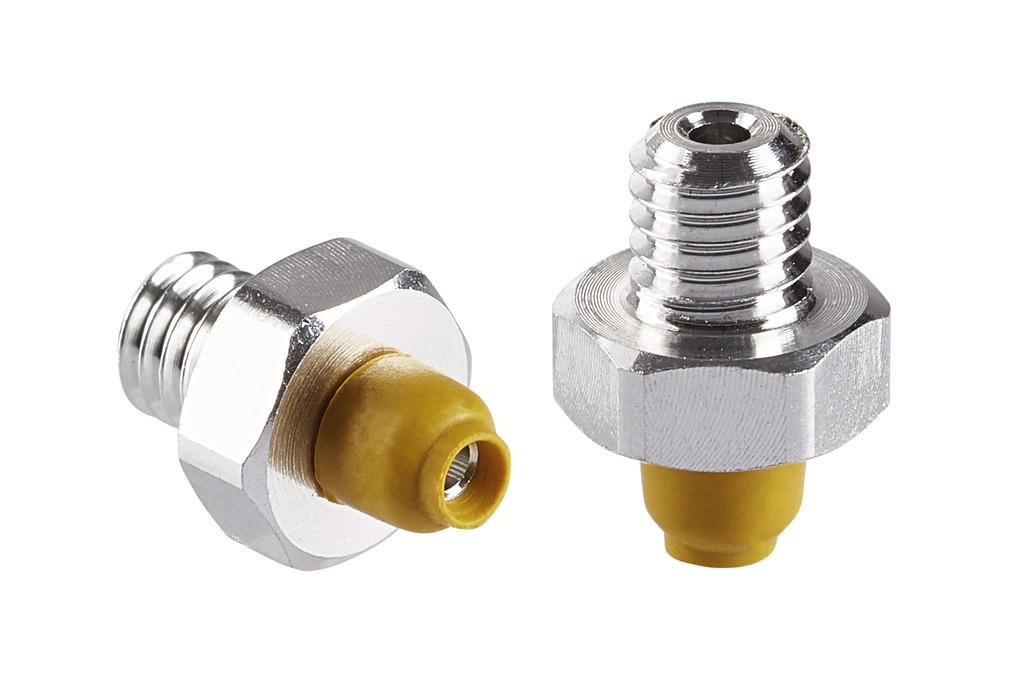

SUF 1.5 NBR-ESD-55 M3-AG
物料号: 10.01.01.14211
扁平吸盘（圆形），动态搬运纸箱和刚性包装
| 尺寸 | 1.5 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 真空连接 | M3-M |

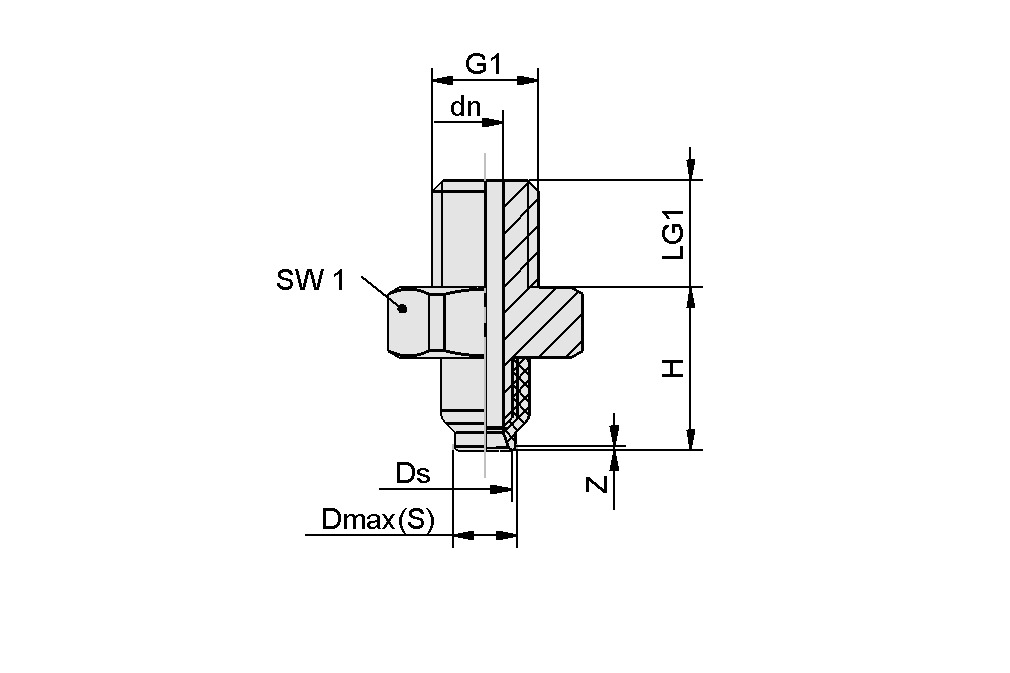

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 1.7 mm |
| Ds | 1.5 mm |
| dn | 1 mm |
| G1 | M3-M |
| H | 4.6 mm |
| LG1 | 3 mm |
| SW1 | 5 mm |
| Z（吸盘行程） | 0.1 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 0.08 N |
| 拉脱力 | 0.08 N |
| 卷数 | 0 cm³ |
| 工件最小半径（凸面） | 2 mm |
| 软管直径（建议）d | 2 mm |
| 尺寸 | 1.5 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 0.2 g |
| 产品系列 | SUF |
| 吸盘折数 | 0 |
文件
文件
备件

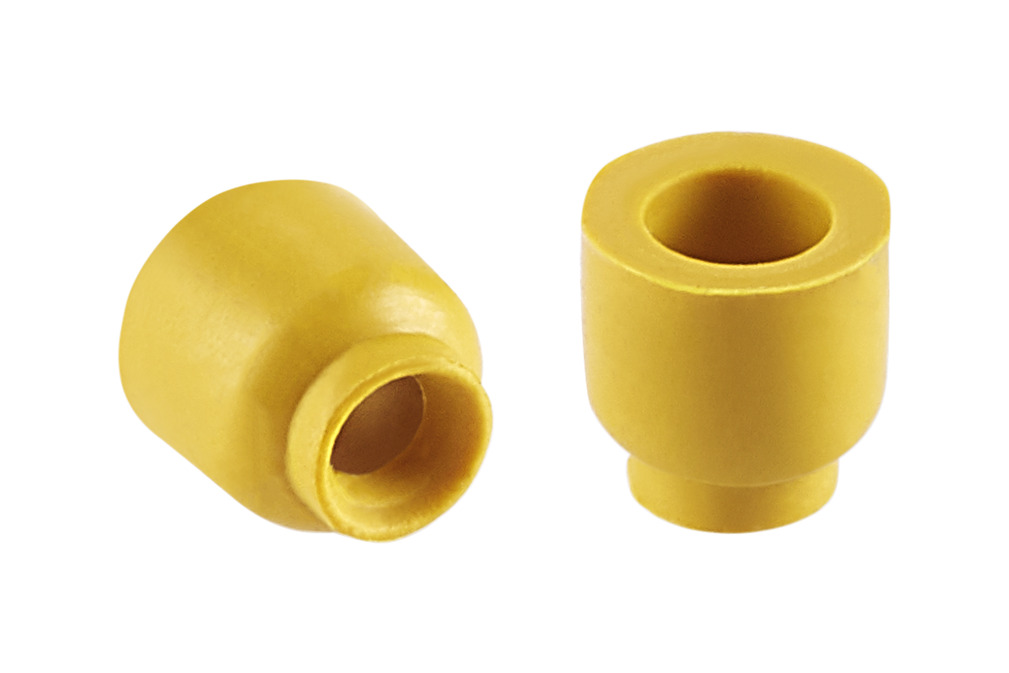

SUF 1.5 NBR-ESD-55 SC01010.01.01.14016吸盘（圆形，扁平），用于
流程安全处理
光滑或略带粗糙的表面
| 尺寸 | 1.5 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
