SC 030 M5-AG10.01.06.02802吸盘接头,"SchmalzConnector"型
连接类型 | 030 |
连接 | M5-M |
长度 L1 | 15.5 (mm) |
装配长度 | 5 (mm) |
公称直径 dn | 1.8 (mm) |
物料号: 10.01.01.14155

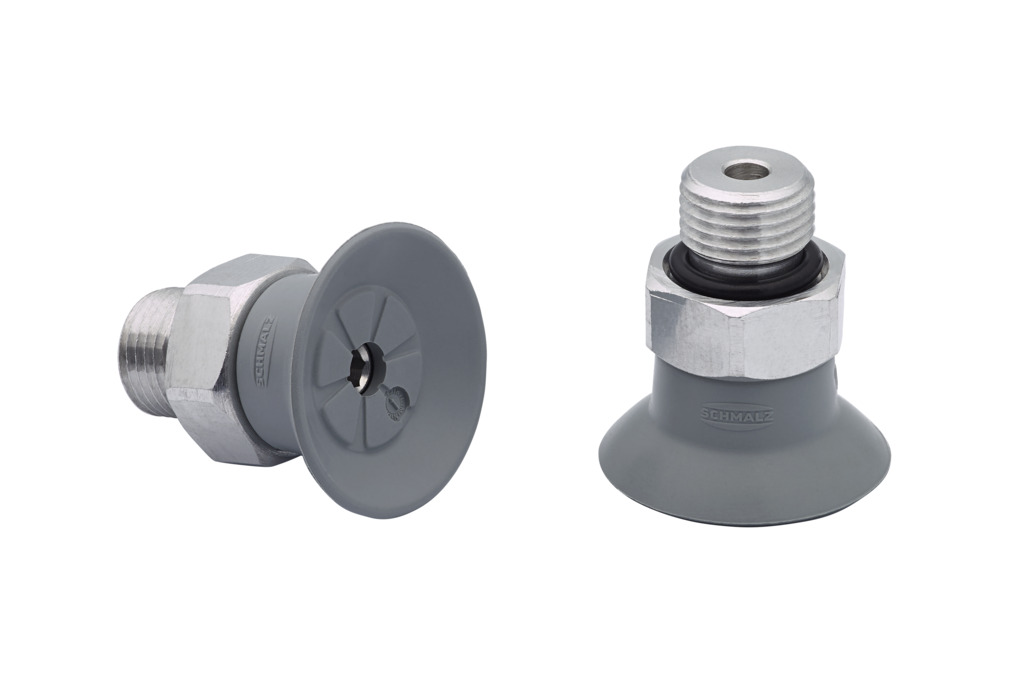

扁平吸盘(圆形),动态搬运纸箱和刚性包装
尺寸 | 15 |
吸盘胶皮材料 | 丁腈橡胶 NBR |
材料硬度[邵氏 A] | 55 (Shore A) |
真空连接 | M5-M |

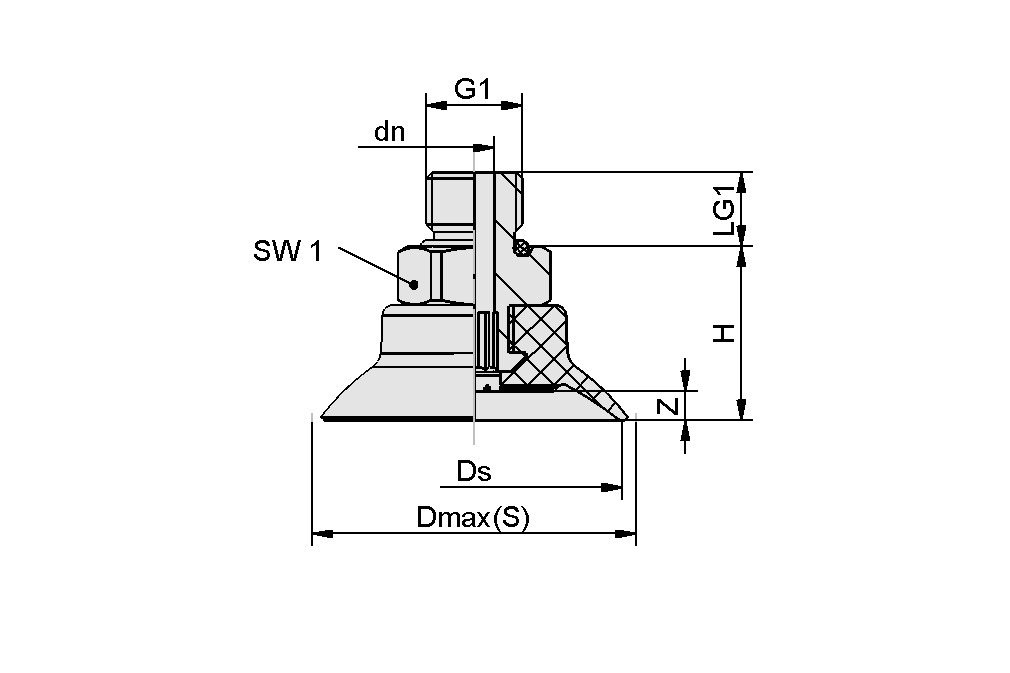

属性 | 价值 |
---|---|
最大值(S) | 16.8 mm |
Ds | 15 mm |
dn | 1.8 mm |
G1 | M5-M |
H | 13.9 mm |
LG1 | 4.7 mm |
SW1 | 8 mm |
Z(吸盘行程) | 1.5 mm |
属性 | 价值 |
---|---|
吸力(-600 mbar) | 9 N |
拉脱力 | 9 N |
卷数 | 0.22 cm³ |
工件最小半径(凸面) | 20 mm |
软管直径(建议)d | 4 mm |
尺寸 | 15 |
吸盘胶皮材料 | 丁腈橡胶 NBR |
材料硬度[邵氏 A] | 55 Shore A |
重量 | 1.9 g |
产品系列 | SUF |
吸盘折数 | 0 |
