SUF 100 HT1-60 G1/4-IG
物料号: 10.01.01.14087
扁平吸盘（圆形），动态搬运纸箱和刚性包装
| 尺寸 | 100 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 真空连接 | G1/4"-F |

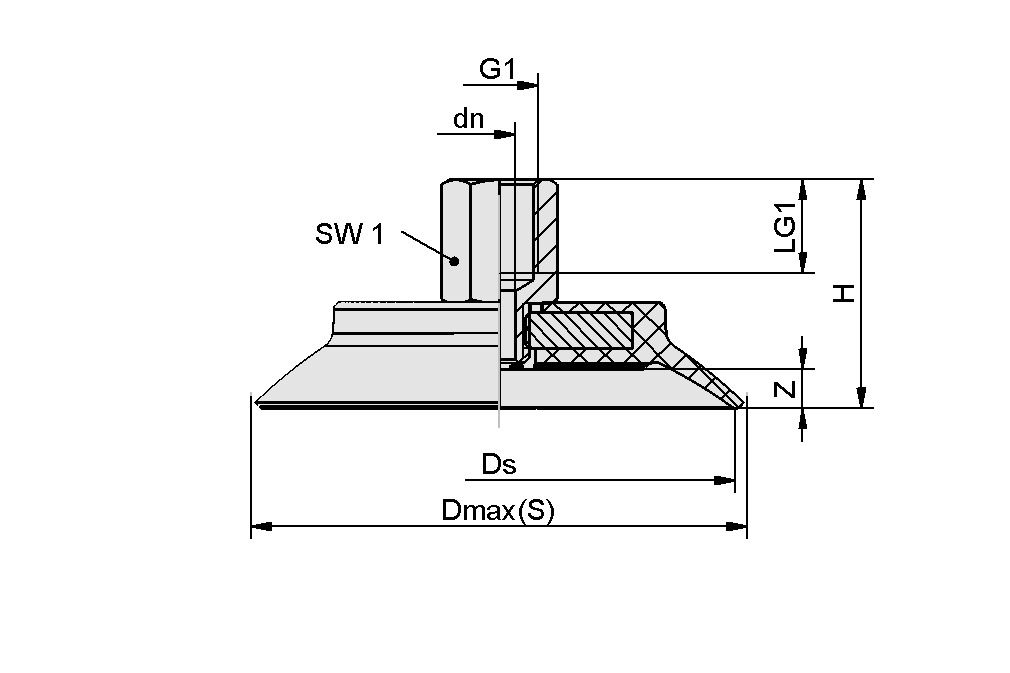

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 108 mm |
| Ds | 100 mm |
| dn | 5.1 mm |
| G1 | G1/4"-F |
| H | 35.9 mm |
| LG1 | 12 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 7.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 402 N |
| 拉脱力 | 402 N |
| 卷数 | 46.4 cm³ |
| 工件最小半径（凸面） | 200 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 100 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 113.8 g |
| 产品系列 | SUF |
| 吸盘折数 | 0 |
