吸盘 SUF(弹性体零件 + 连接头)在交付时已组装好。



可选备件:吸盘 SUF,连接头 SC

请稍后再试,或联系当地联系人。

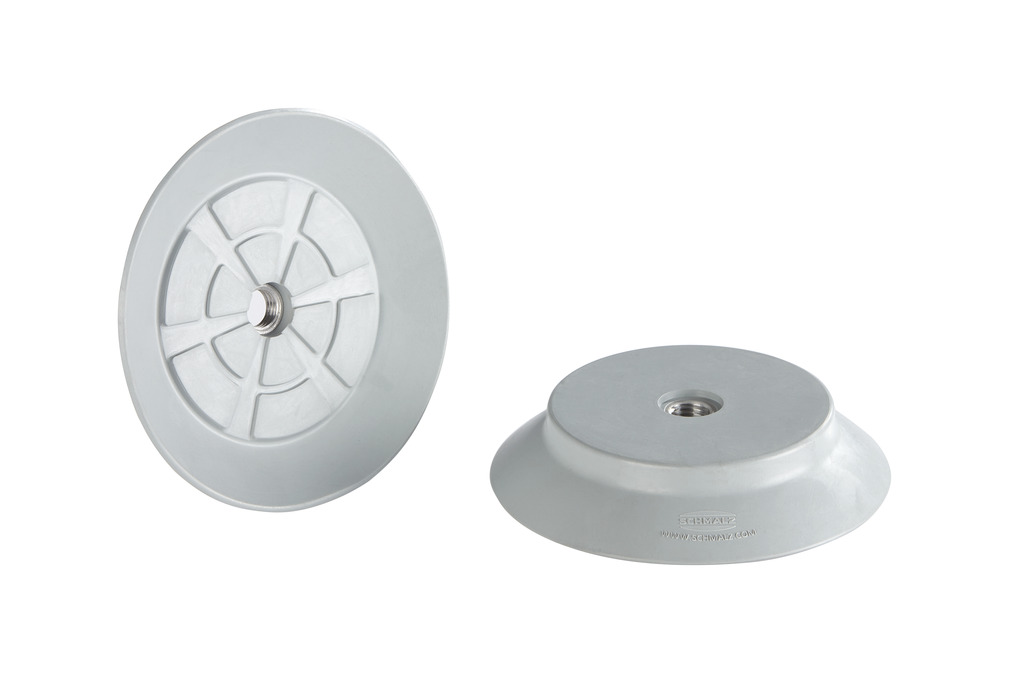

SUF 90 NBR-55 M10x1.25-IG N009

物料号: 10.01.01.13956

吸盘(圆形,扁平),用于 流程安全处理 光滑或略带粗糙的表面

尺寸90
吸盘胶皮材料丁腈橡胶 NBR
材料硬度[邵氏 A]55 (Shore A)
设计参数
属性 价值
最大值(S) 98.1  mm
Ds 90  mm
G1 M10x1.25-F
H 18.5  mm
LG1 6  mm
Z(吸盘行程) 7  mm
技术参数
属性 价值
吸力(-600 mbar) 328  N
拉脱力 328  N
卷数 34.3  cm³
工件最小半径(凸面) 150  mm
软管直径(建议)d 6  mm
尺寸 90
吸盘胶皮材料 丁腈橡胶 NBR
材料硬度[邵氏 A] 55  Shore A
重量 90.5  g
产品系列 SUF
注意:吸力:规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值,不包括安全系数 软管直径:推荐的软管直径指的是长度约为 2 米的软管。
