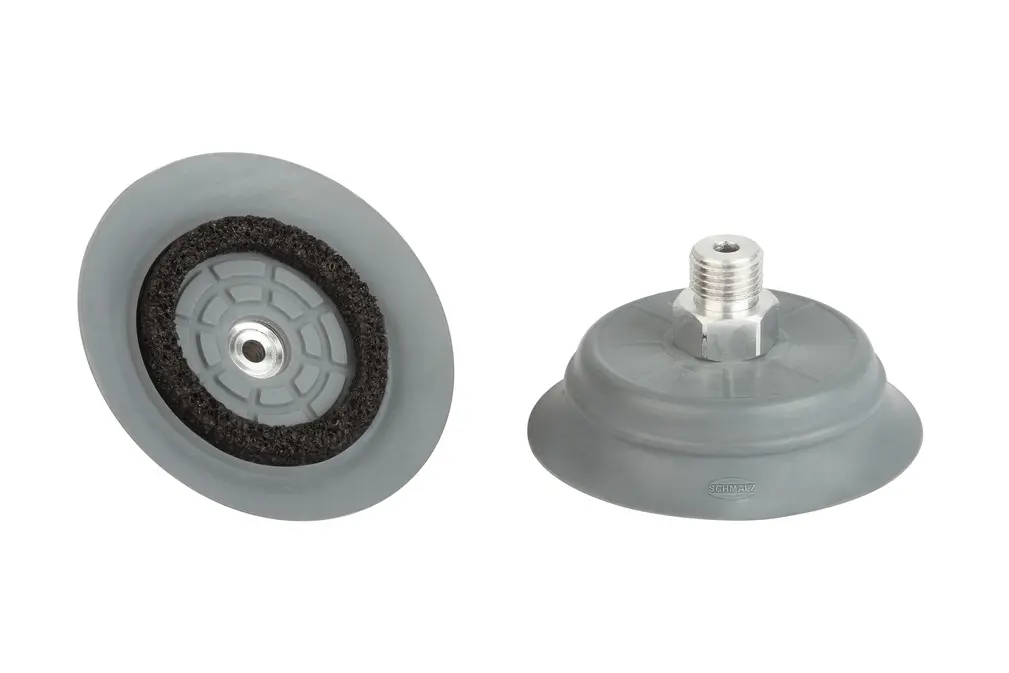

SHFN 70 NK-45 G1/4-AG E MOS
物料号: 10.01.01.12217
扁平吸盘（圆形），高速动态搬运木材
| 尺寸 | 70 |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 材料硬度[邵氏 A］ | 45 (Shore A) |
| 连接 | G1/4-AG |
| 类型 | E |

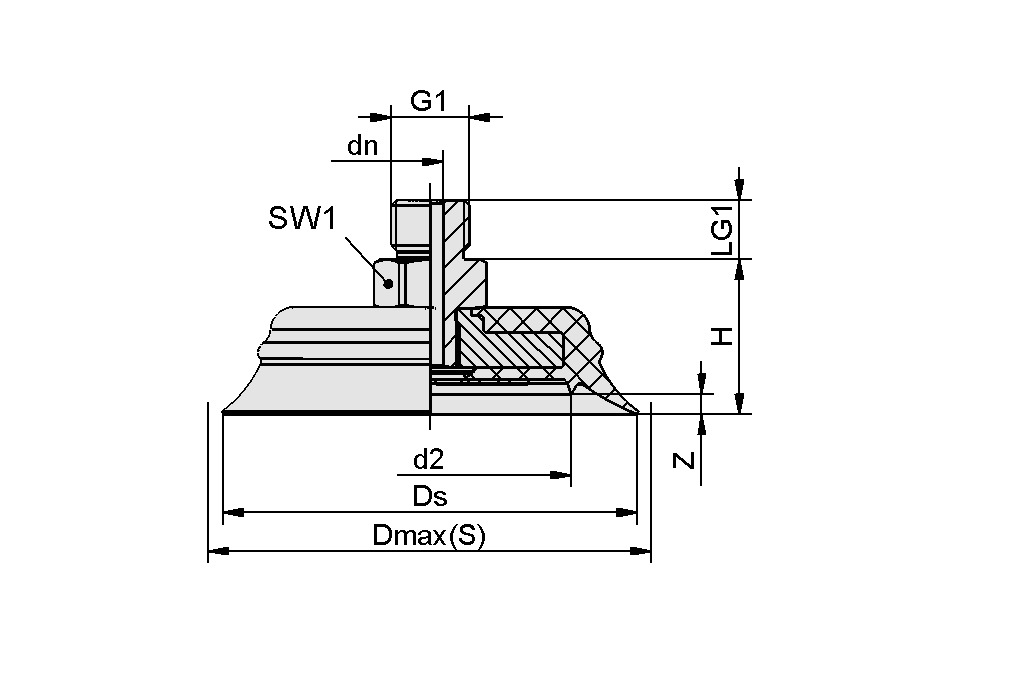

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 36 mm |
| dn | 4.4 mm |
| 最大值（S） | 74 mm |
| Ds | 70 mm |
| G1 | G1/4"-M |
| H | 26.2 mm |
| LG1 | 12.4 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 4 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 尺寸 | 70 |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 吸力 d2 | 100 N |
| 吸力（-600 mbar） | 200 N |
| 横向剪力 | 145 N |
| 卷数 | 16 cm³ |
| 工件最小半径（凸面） | 95 mm |
| 软管直径（建议）d | 6 mm |
| 吸盘折数 | 0 |
| 重量 | 62 g |
| 产品系列 | SHFN |
文件
文件
备件
DR 46/36x5 S05 EPDM-15 KE10.01.06.01678垫圈由特殊的发泡泡沫制成的密封条，可实现结构表面最佳的密封效果
| 外部直径 D | 46 (mm) |
| 内径 d | 36 (mm) |
| 高度 H | 5 (mm) |
| 密封材料 | EPDM |
| 材料硬度[邵氏 A］ | 15 (Shore A) |
| 附加功能區域抓具 | 单面胶带 |
辅料
SIEB 14.5x1 MS-A2 0.103/0.1510.05.03.00023滤网保护真空系统
免受污染
| 外部直径 D | 14.5 (mm) |
| 长度 L | 1 (mm) |
| 材料 | 黄铜 / 不锈钢 |
| 网眼尺寸 | 0.103 (mm) |
| 导线直径 | 0.15 (mm) |
