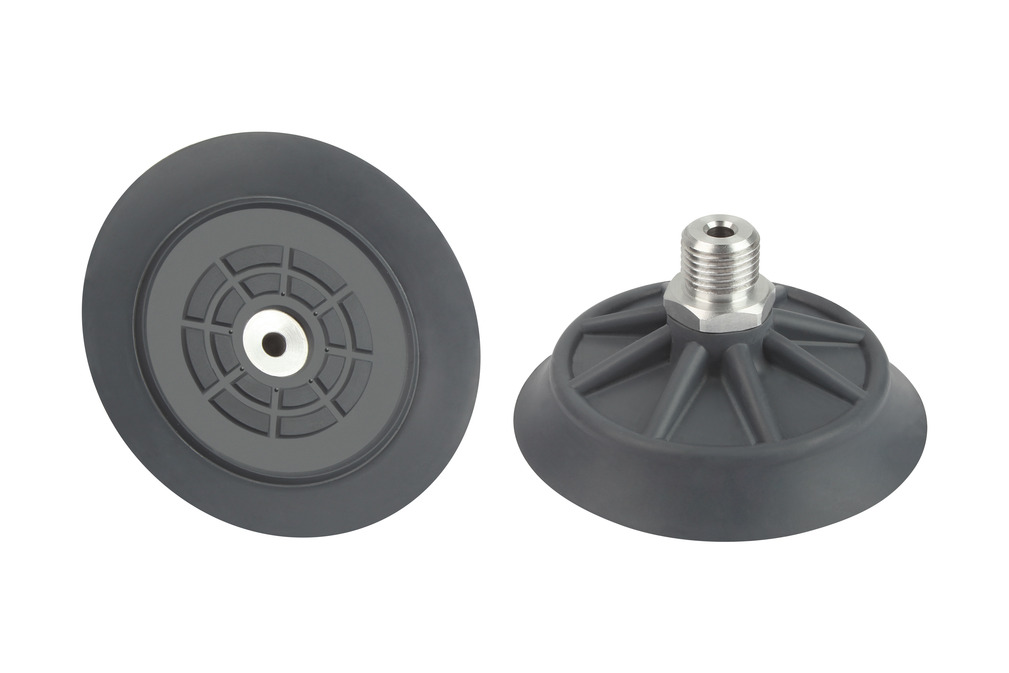

SHFN 70 NK-45 G1/4-AG
物料号: 10.01.01.11689
扁平吸盘(圆形),高速动态搬运木材
尺寸 | 70 |
吸盘胶皮材料 | 天然橡胶 NK |
材料硬度[邵氏 A] | 45 (Shore A) |
螺纹接头材料 | 铝 |
连接 | G1/4-AG |
设计参数
设计参数

属性 | 价值 |
---|---|
d2 | 48 mm |
dn | 4.4 mm |
最大值(S) | 74 mm |
Ds | 70 mm |
G1 | G1/4"-M |
H | 26.2 mm |
LG1 | 11 mm |
SW1 | 17 mm |
Z(吸盘行程) | 4 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
尺寸 | 70 |
吸盘胶皮材料 | 天然橡胶 NK |
吸力 d2 | 100 N |
吸力(-600 mbar) | 200 N |
横向剪力 | 145 N |
卷数 | 16 cm³ |
工件最小半径(凸面) | 95 mm |
软管直径(建议)d | 6 mm |
吸盘折数 | 0 |
重量 | 31.5 g |
产品系列 | SHFN |
